三维打印 > 3D打印资讯 > 勿盲目跟随潮流 钛金属3D打印部件存在问题_3D打印材料

勿盲目跟随潮流 钛金属3D打印部件存在问题_3D打印材料

来源:e键打印   发布时间:2016-05-26 14:51:16   浏览次数:2096

勿盲目跟随潮流 钛金属3D打印部件存在问题

3D打印的兴起使得各种各样的3D打印材料被制造出来参与3D打印工作.3D打印材料种类之多,够你看一会儿,如果再把每样3D打印材料细分出来解释的话,你一天都看不完.其中以钛金属3D打印材料受到很多人的追捧,那是因为钛金属被认为至今为止最适合用于3D打印的金属材料之一.钛金属在3D打印领域中,能用到3D打印医用植入,飞机零部件,火箭某些特殊部件.其应用范围,随处可见,使用很频繁.但是万事有优点就有缺点,当前的3D打印钛金属部件有可能存在着“致命缺陷”,提出这一理论的卡内基·梅隆大学(CMU)是怎么说的呢?

3D打印钛金属,钛金属的特性,钛金属加工,3D打印材料

钛金属3D打印内部部件存在问题

在对3D打印钛金属进行深度X射线探测之后,研究人员们揭开了该材料内部的孔隙度状况。使用最流行的钛金属,即Ti-gAI-4V(含6%的铝和4%的钒),卡耐基梅隆大学的科学家们找到了美国能源部下属的阿贡国家实验室(Argonne National Laboratory),用后者的高强度同步辐射X射线和一种被称为微断层摄影的快速成像工具来帮助分析这种材料。他们的研究结果表明,当在一种选择性激光熔化(SLM)3D 打印机或电子束熔融(EBM)3D打印机中使用钛金属粉末时,气体会被困在液态的金属层中,从而在3D打印金属内部生成诸多泡沫孔隙。

根据科学家们观察到的结果,这些微小的孔隙小到几微米,大到几百微米不等,而且随机分布,导致使用钛材料3D打印的金属对象内部有可能出现裂纹线。这是一个令人震惊的消息,尤其是现在3D打印钛金属部件在医疗和航空航天领域的使用越来越普遍的时候。

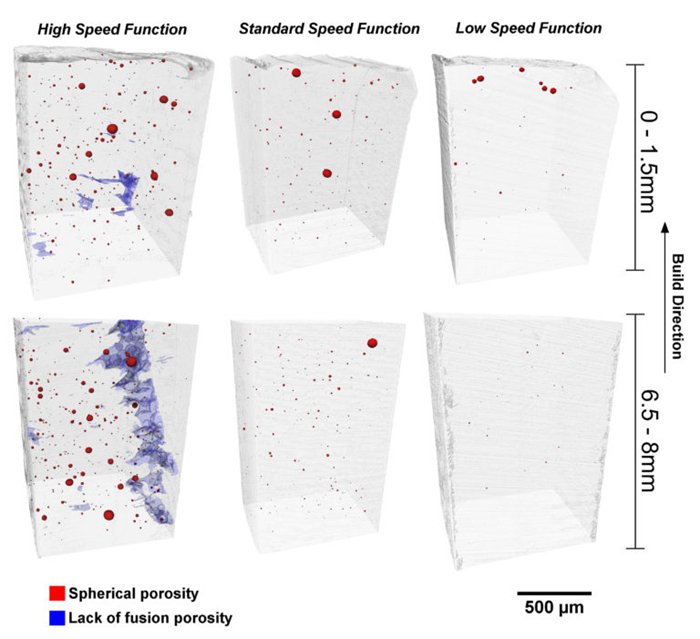

虽然像SLM这样的技术被证明在很多方面都有优势,但是这项研究有可能改变钛金属以及其他金属基材料的3D打印方式。研究团队发现,3D打印机激光束的功率、速度和间距会对钛金属3D打印的孔隙率产生影响。研究人员观察了几个Ti-gAI-4V样品的孔隙率,所有这些部件都是用EBM技术以不同的参数3D打印出来的,尽管他们调整了参数来帮助减少3D打印钛金属部件的孔隙率,但是始终没能完全消除内部的孔隙。

钛金属3D打印内部部件存在问题

“相对于打印速度和间距,如果你减少功率级别,金属熔池就会变得太小,甚至可能出现不熔的粉末,这也是孔隙度的来源之一。”CMU材料科学和工程教授Anthony Rollett说:“但是,如果你把功率级别增加得太多,就会有形成深孔,即所谓的钥匙孔,的风险,这是电子束留下的空隙。”

科学家们研究发现,完全消除3D打印钛金属部件中的孔隙度几乎是不可能的。但是他们认为在介于不熔的粉末与太多粉末之间肯定存在一个最佳点,可以优化3D打印钛金属的方式。为此,该研究团队现在转而研究起粉末阶段的钛金属来了,Rollett认为这可能正是孔隙开始的阶段。

所以不要盲目跟随潮流,多关注最新动态,及时获得最新消息,消除隐患.当然,钛金属还是可信的,问题出来后,会很快被高手们想出解决方案.

本文部分内容源于天工社

微信:CKLM88

我们的官方微信:CKLM88

e键打印(www.ejdyin.com)专注企业级3D打印服务(个人也可打印),是一个3D打印平台,无论你我还是他,都能在上面进行3D打印的3D打印服务平台。也可以动动手指,扫描关注我们e键打印官方微信号
