3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

来源:e键打印   发布时间:2016-10-12 11:10:13   浏览次数:1264

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

3D打印技术现在了解的朋友越来越多,可是光了解还不够.我们要把3D打印技术实际应用到生活中去,要不然岂不成了空谈了.今天来一段3D打印应用实例,打印一个一模一样的东西出来,以便于替换原损坏物件.废话不多说,图文伺候着.

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

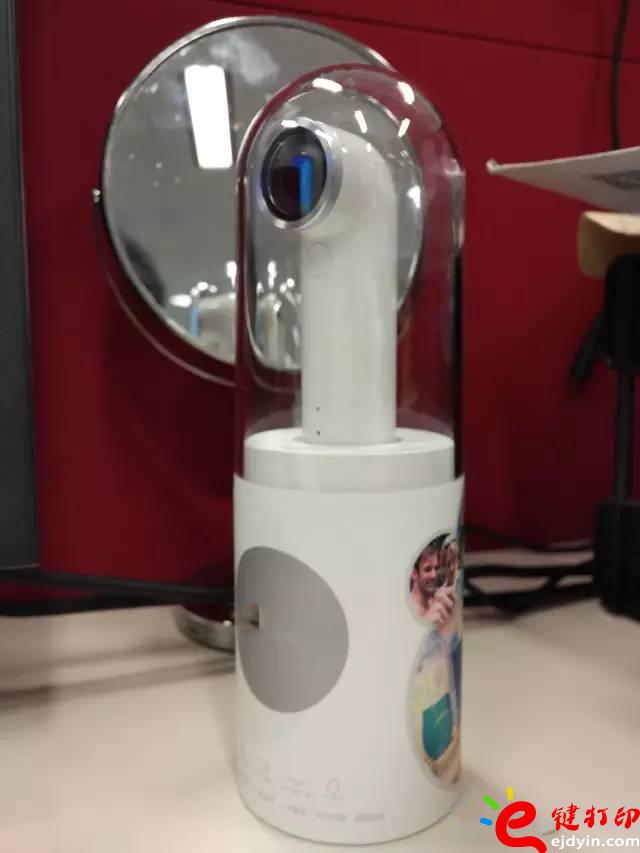

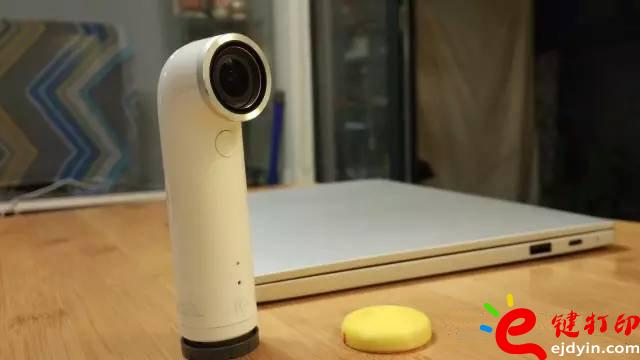

3D打印机听上去是个蛮高大上的玩意,其实现在机器价格也不高了,耗材比喷墨打印机墨水也贵不了多少,如果你会一点工业设计的3D程序,就可以增加不少针对性,减少对网络资源的依赖,最近我买个HTC如影,这个缺德玩意虽然有着1600W像素,和超级大的广角,手机操控等有趣的玩法,但是HTC很卑鄙的不提供镜头盖,问他们公司客服回答竟是这是三防镜头,不需要保护,但是很滑稽的他们有个号称增压防水套件,内容就是一个盖子,要价130,你在万能的淘宝上都找不到任何替代品,虽然130不是啥很贵的价格但是也卖出了单反镜头盖的价格了,所以~还是利用手头资源试试能不能做一个。

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

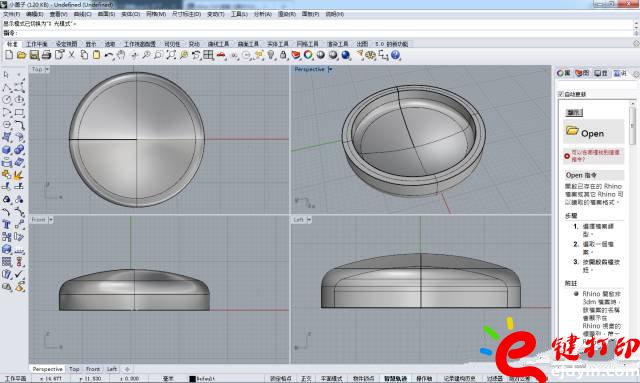

首先我想过用现有的小瓶子盖子加工做一个,但是问遍了我们公司的同事都没有,如果化妆品公司都找不到一个合适的小瓶子盖子,我觉得希望就很渺茫了,那剩下有2条路,一条是靠缘分,另外一条就是靠技术,从我这么多年媳妇都搞不定来看靠缘分有点悬,所以我选择后者,首先我用Rhino建立了个盖子模型,当然格式是3dm的,但是3D打印机并不支持,所以你需要转换成Stl格式的模型。

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

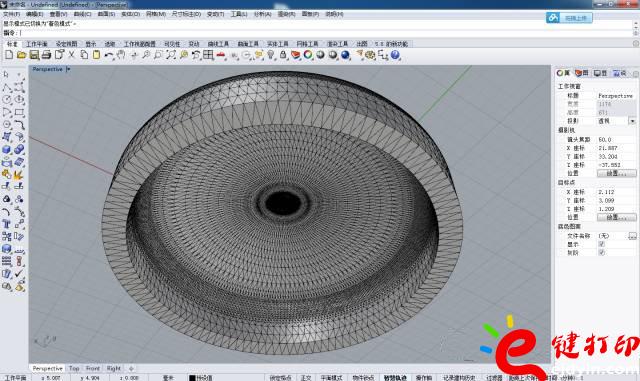

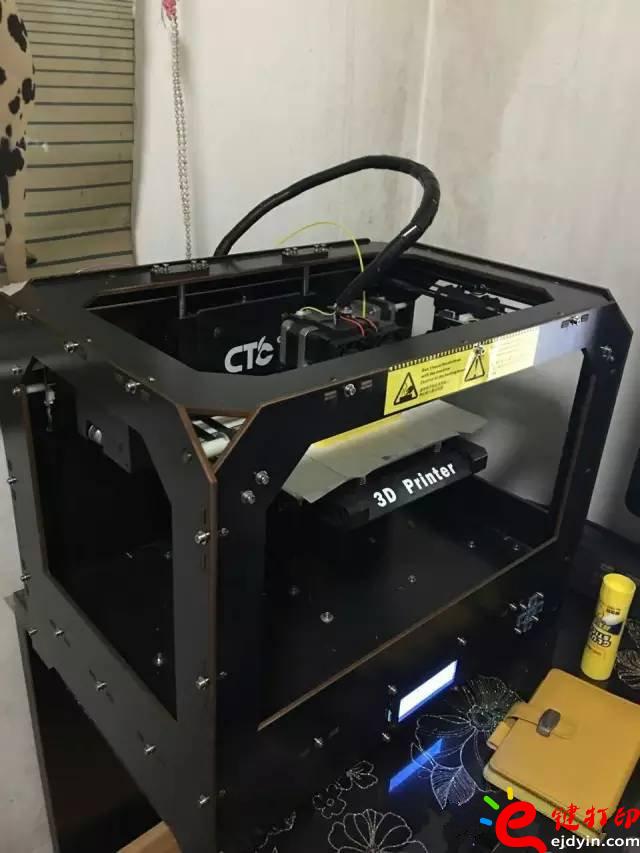

别担心密密麻麻的3角面,你头皮麻,3D打印机可喜欢这样的的东西,我们可以上物化设计的主角3D打印机了

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

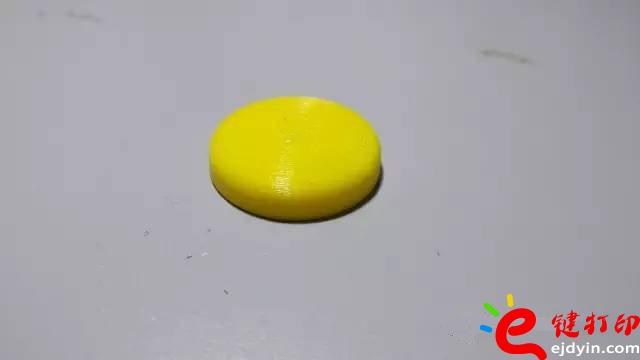

虽然mm级的单位同时精确到了小数点后两位,但是民用机器显然没有这么高的精度,所以最后出来的效果是这样的

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

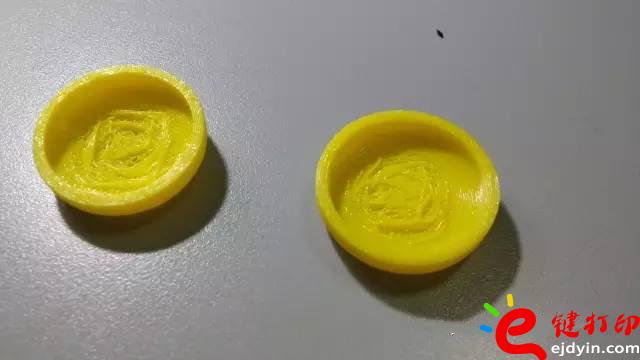

这样的精度用作镜头盖有两个问题,第一套不上去,第二内部的粗糙会损伤镜头,所以我们还需要进一步的加工,需要做一些打磨和修形处理,这一步没啥特殊说头,靠的就是耐心还有观察.3d打印应用实例,3d打印应用案例,3d打印设计教程,DIY作品,3D打印机打印,3D打印服务

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

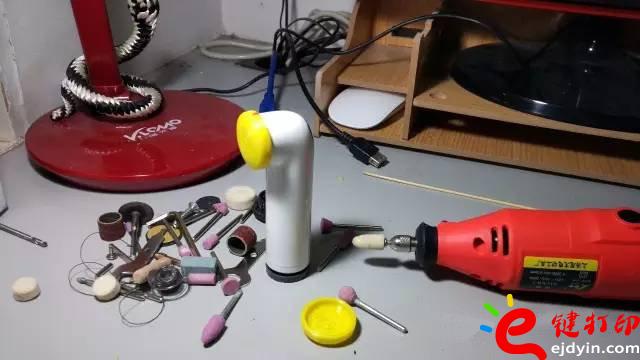

先用圆头的砂轮打磨,把深度修正好,确保能盖上,然后就是用锥形的打磨边缘内内部,保证那些突起都被磨得干干净净,最后用300#左右粗糙的水砂纸加工一下,不磨手了再用800#更细致的砂纸完善一下,最后在盖子上用锉刀打一个缺口涂上颜色,以后就知道哪个角度盖上去最舒服了。

3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件3D打印应用案(实)例之省钱大招DIY 3D打印轻松修复损坏物件

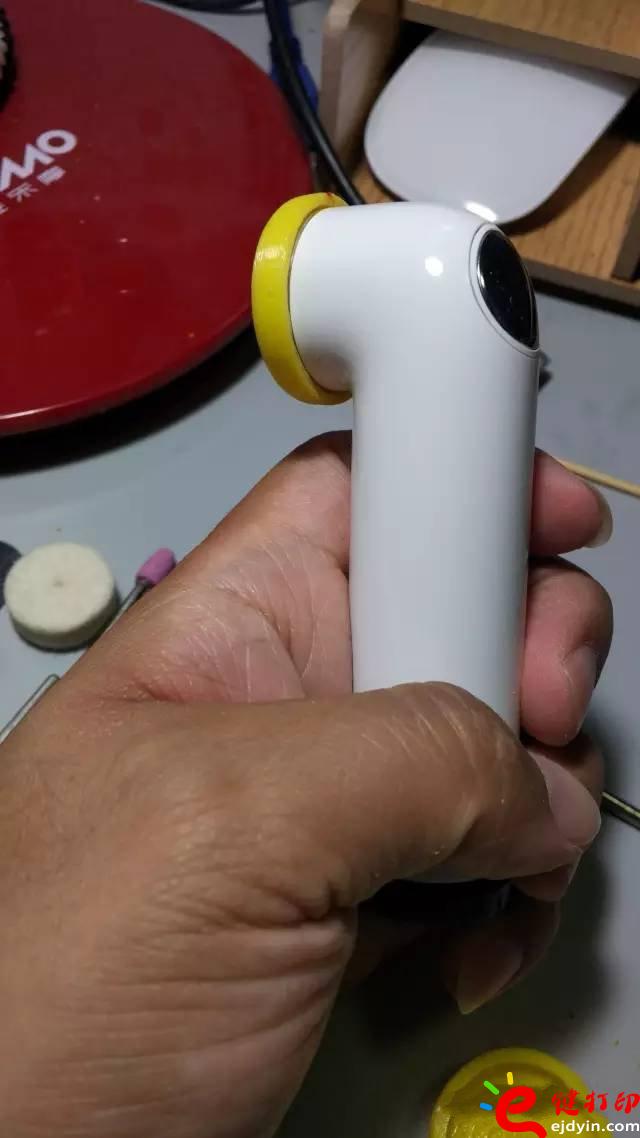

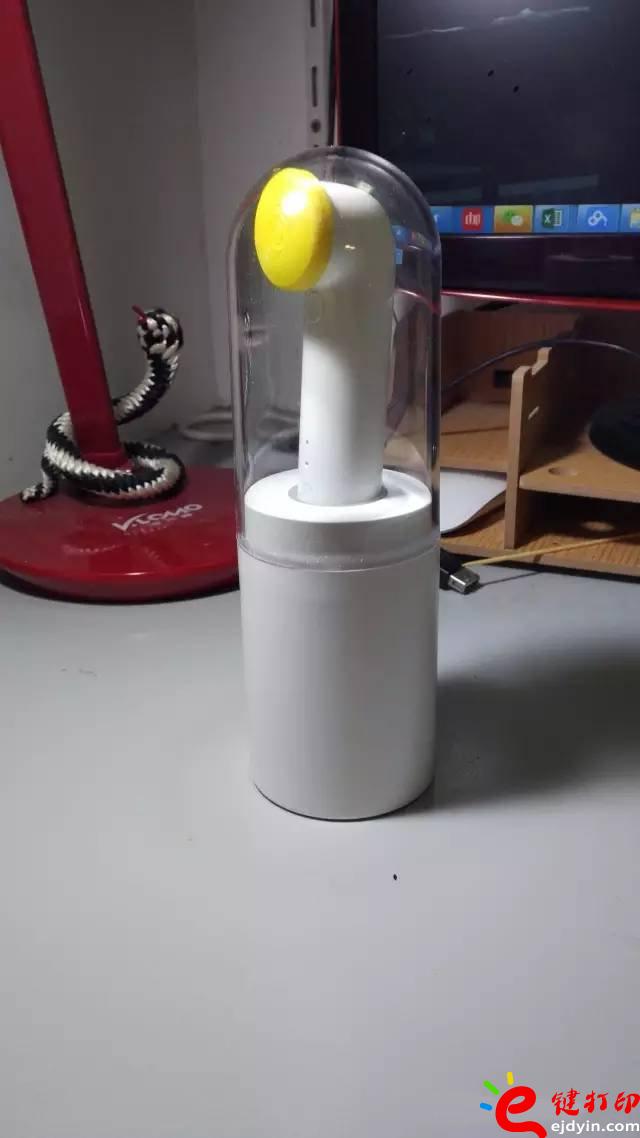

好了,做完这一切发现自己还是缺了一点,就是当初设计的时候忘记设计个穿绳子的扣,也难怪我不是设计的料只有一个工匠的心,有些事情掩盖也是掩盖不来的,不过问题也不大,留点遗憾下次再努力,这个玩意就和大家分享到这里了。
