自己就能DIY实现的3D打印义肢(假肢)机械手_医疗3D打印服务平台

来源:e键打印   发布时间:2016-12-09 10:48:50   浏览次数:

自己就能DIY实现的3D打印义肢(假肢)机械手_医疗3D打印服务平台

对于身体有缺陷的朋友们来说,一套合适的假肢是非常难得的。正是因为人的肢体都有所不同,所以才需要用3D打印来进行私人化的个性化定制,才能达到最匹配的效果,装配起来才会更舒适。但是私人定制价格上面有点小贵,今天这款3D打印的机械手假肢则可以自行下载3D立体文件来进行打印,颇有DIY的味道,虽然比不上定制化的舒适,但贵在方便,坐在家里就能自己打印组装了。

E-NABLE由罗彻斯特理工大学的科学家乔恩?斯卡尔(Jon Schull)成立于2013年,作为一个网络组织,聚集着来自全球的志愿者。他们用自己的3D打印机、设计技能、个人时间制作免费的3D打印义肢,提供给有需要的人士。

3d打印假肢材料,3d打印假肢外壳,3d打印假肢有什么优势,DIY假肢,3D打印义肢,医疗3D打印,3d打印服务平台

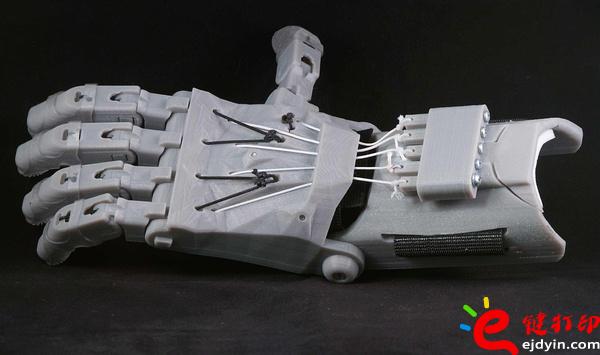

几位顶级设计师合作秉承易于打印与安装的宗旨,设计并开发了“猛禽号”机械手(Raptor Hand)。其特点在于3D打印连接销,模块化的拉伸系统,兼容尼龙和皮革外壳。改设计采用知识共享—署名—相同方式共享许可协议。


所有设计文档可从Thingiverse下载。可采用e-NABLE网页端应用程序Handomatic,轻松生成适合打印尺寸的STL文件。


与e-NABLE以前的设计相比,猛禽号机械手具有以下特色

打印更方便、更快捷(无需支撑结构

安装更方便、更快捷(无需芝加哥螺丝,简化了绳索安装

经过改进的张力系统(模块化设计,便于后续研发

3d打印假肢材料,3d打印假肢外壳,3d打印假肢有什么优势,DIY假肢,3D打印义肢,医疗3D打印,3d打印服务平台

【打印说明】

根据需要缩放组件(猛禽号机械手允许100%至170%的比例调整)

-100%比例时,手掌部分为55毫米

-测量手掌最宽部分,再加5毫米预留给填充材料,然后除以55得到缩放因子(例如,如果手掌65毫米宽,则65+5 =70,70/55 = 1.27 ,因此你的缩放倍数是1.27或127%)

打印时无需支撑结构(模型设计时,手掌和护腕内置一定的支撑结构)

建议采用PLA材料

建议设置0.2毫米层高,35%填充率,2个壳

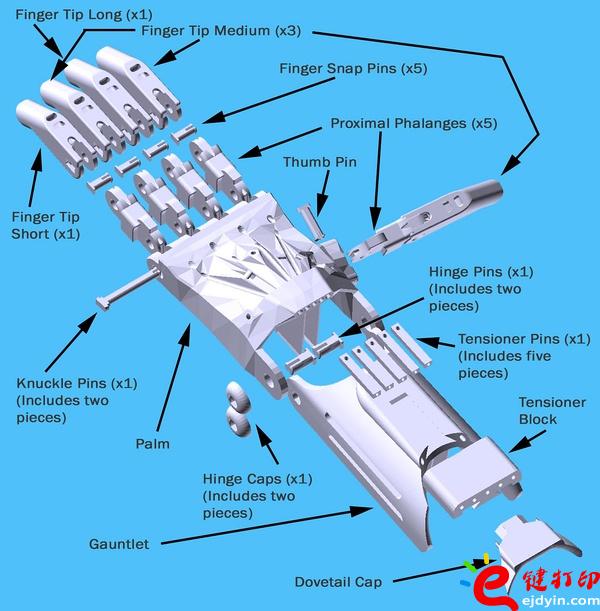

请参阅文件名,其中含有描述性说明。文件名末尾括号中的数字表示该STL文件需要打印的副本数,以实现完整装配。


【绑上松紧带】

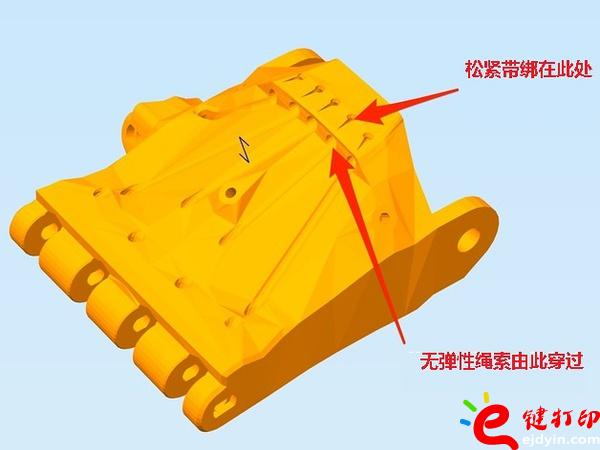

在最近的修订版中,取消了绑松紧带的系杆。现在,松紧带应绑在手掌后部的楔形孔,如下图所示:

3d打印假肢材料,3d打印假肢外壳,3d打印假肢有什么优势,DIY假肢,3D打印义肢,医疗3D打印,3d打印服务平台

3d打印假肢材料,3d打印假肢外壳,3d打印假肢有什么优势,DIY假肢,3D打印义肢,医疗3D打印,3d打印服务平台
