3D打印模型壁厚设成多少合适?3D打印材料最小壁厚是多少?

来源:e键打印   发布时间:2017-08-05 11:50:51   浏览次数:

e键打印经常处理客户的一个问题,就是模型打印壁厚不够,3D打印里非常重要的一个概念就是壁厚,壁厚是指模型内外表面之间的距离。最小壁厚直接决定了打印物品的强度,甚至决定这个模型能不能打印。如果对壁厚这个概念不了解的话,可以试着联想下,一个房子墙壁的厚度,如果房子很大,但墙壁很薄,房子是不是会很容易垮,而且甚至可能没法盖这栋房子。e键打印网通过处理客户的问题,为大家总结了3D壁厚对打印模型的影响。

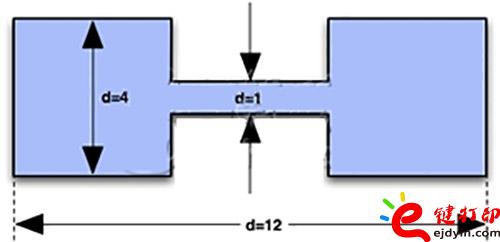

图1 3d打印的壁厚和最小壁厚,此例中3D打印的壁厚有多个,最小壁厚是d=1


一般情况下我们要求壁厚最小为0.8mm,但实际情况要比这复杂的多。

1. 首先最小壁厚同材料有关,不同的打打印材料要求的最小壁厚不同:

PLA/ABS塑料  0.6mm以上

光敏树脂 0.6 mm 以上

全彩砂岩 2 mm以上

金属     0.6 mm以上


2.壁厚还同模型的结构有关,如果一个模型如下图2,本身结构能够自我支撑,那这个模型打印1mm的壁厚完全没有问题。



图2 能自我支撑的壁厚


可如果最小壁厚不能自我支撑,比方说下图3中一张桌子模型,桌子腿部壁厚是1mm,这种结构就没法打印,因为最小壁厚不能自我支撑,这种情况下最好最小壁厚设置为2mm以上。



图3 不能自我支撑的3D模型,例如桌子腿


有些线状结构,也能形成互相支撑,这种也有可能打印出比较小的壁厚,但是这种结构很难持久,放置一段时间后,可能由于老化等因素,发生断裂,脆弱等问题,如图5所示。



图4 能互相支撑的线状结构



2. 如果物品比较大(>375px),壁厚又比较薄,可能会在模型切片或者打印时产生漏洞。



比方说这个大碗, 魔猴网一个客户使用了壁厚为1mm的模型, 从这边来看,还不坏。



图5 一个碗,有大面积的薄壁结构


可如果转到另外一边:



图6


可以清楚看到模型边缘有一部分打印不太好的地方。从某种意义上讲,如果大面积打印壁厚1mm的物品,出现瑕疵的几率几乎是难以避免。



图7 壁厚 1mm


此外,壁厚太小的话就会非常脆弱,脆弱到支撑都难以去取,怕一不小心弄坏样品,就算小心把支撑去取,运输更是问题,虽然很认真、很小心的包装,但是也会有收到货发现模型烂了的情况发生。所以客户下单的时候,最好把订单保价勾选上。



e键打印网建议客户在3D设计时充分考虑到壁厚的影响,为了生产出更好的3D打印产品,同时保证快递送到的时候保证不坏,我们建议您在最小打印壁厚的前提下,增加壁厚。


3D打印在线服务平台操作流程:

国内的3D打印在线服务平台,大同小异,还是以e键打印为例,流程如下:

1.准备好您的3D打印立体模型文件(格式为.STL/.STP/.IGS/.OBJ/.BREP等)推荐用.STL文件。

2.注册帐户,在3D打印用户注册页面注册。

3.到模型文件上传页面完成上传操作。

4.选择材料进行报价。

5.确认后在线支付。

6.坐等收货。

以上为全部操作流程。希望能帮到您。
