如何用3D软件Magics修复STL格式的3D打印文件

来源:e键打印   发布时间:2017-10-12 11:32:36   浏览次数:

在《3d打印模型为什么文件格式必须是stl和stp的?》这篇文章里,我们讲了3D打印的格式为什么要用到STL和STP。其他格式转成STL格式的话,可能会出现破面等情况,这时候就需要将模型修复。这里推荐用Magics软件进行修复。


Magics RP是比利时Materialise公司开发的、完全针对3D打印工序特征的软件。Magics为处理STL文件提供了理想的、完美的解决方案,具有功能强大、易用、高效等优点,是从事3D打印行业必不可少的软件。在3D打印行业,Magics常用于零件摆放、模型修复、添加支撑、切片等环节。


由于STL文件结构简单,没有几何拓扑结构的要求,缺少几何拓扑上要求的健壮性,同时也是由于一些三维造型软件在三角形网格算法上的缺陷,以至于不能正确描述模型的表面。据统计,从CAD等软件的3D文件格式到STL格式的转换时会有将近70%文件存在各种不同的错误。如果对这些问题不做处理,会影响到后面的分层处理和扫描处理等环节,产生严重的后果。所以,一般都有对STL文件进行检测和修复,然后再进行分层和打印。在Magics中,SLT模型中常见的错误类型有以下几种。


1、重叠或相交


重叠面错误主要是由三角形顶点计算时舍入误差造成的,由于三角形的顶点在3D空间中以浮点数表示的,如果圆整误差范围较大,就会导致面片的重叠或者分离。

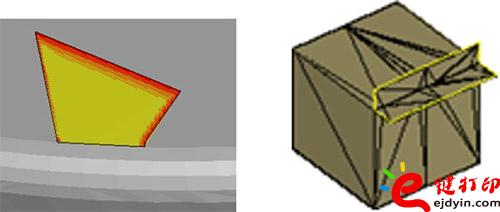

stl模型重叠或相交


某些情况下,表面没有被修剪好,会出现过长或者交叉的现象,利用Magics的工具可以很容易修复好这种错误。


2、孔洞


这主要是由于三角面片的丢失引起的。当CAD模型的表面有较大曲率的曲面相交时,在曲面相交部分会出现丢失三角面片而造成孔洞。孔洞在Magics中显示为红色,注意和法向错误区分。在Magics中,孔洞修复通过添加新的面片以填补缺失的区域。

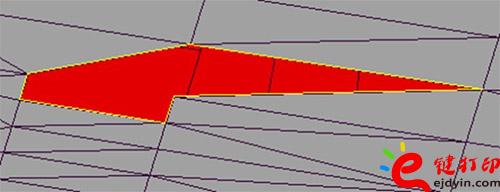

3D打印孔洞


3、错误边界


在STL格式中,每一个三角面片与周围的三角面片都应该保持良好的连接。如果某个连接处出了问题,这个边界称为错误边界,并用黄线标示, 一组错误边界构成错误轮廓。错误边界在Magics上以黄色的线表示。面片法向错误、缝隙、孔洞、重叠都会引发错误的边界,对不同位置的错误确定坏边原 因,找到合适的修复方法。

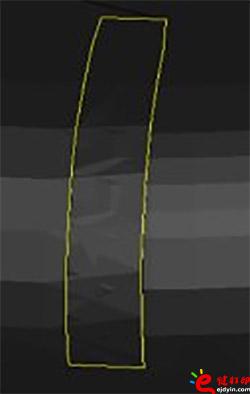

stl模型错误边界


4、多壳体


壳体的定义是一组相互正确连接的三角形的有限集合。一个正确的STL模型通常只有一个壳。存在多个壳体通常是由于零件块造型时没有进行布尔运算,结构与结构之间存在分割面引起的。


STL文件可能存在由非常少的面片组成、表面积和体积为零的干扰壳体。这些壳体没有几何意义,可以直接删除。


5、缝隙


通常由于顶点不重合引起的,在Magics上通常以一条黄色的线显示。缝隙和孔洞都可以看作是三角面片缺失产生的。但对于裂缝,修复通常是移动点将其合并在一起。

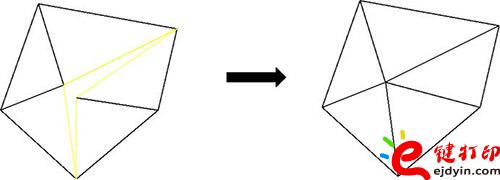

stl模型缝隙

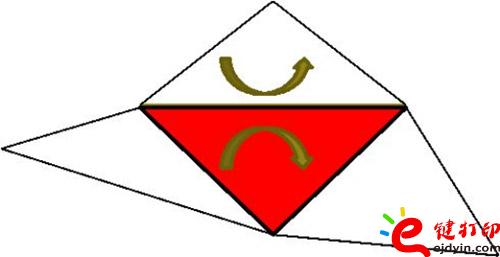

6、法向错误


三角形的顶点次序与三角形面片的法向量不满足右手规则。这主要是由于生成STL文件时顶点顺序的混乱导致外法向量计算错误。这种错误不会造成以后的切片和零件制作的失败,但是为了保持三维模型的完整性,我们必须加以修复。


在Magics软件中,被诊断出法向错误的三角面片显示为红色。修复时反转有问题的三角面片即可,注意标记工具的运用,以提高模型修复的效率。



3D打印法向错误


由于STL文件的缺陷,建议在3D打印STL文件前导入Magics中进行诊断。除了在工作区对零件进行外观上的错误检查以外,最重要的是对文件进行深入分析,通过查看零件的错误信息判断模型的损坏情况。



目前来说,STL格式是图像处理领域默认的工业标准了,但由于STL格式的自限性,它不能满足很多要求,因此国外现在在推一种叫AMF格式的3D打印文件,在STL特性的基础上,增加了模型的材质、纹理、颜色等信息。可以想见以后技术进步,彩色打印势必会成为主流,因此,这种文件格式会逐步取代STL格式。但是,暂时STL格式的文件会是主流,所以学会用Magics修复STL格式是很重要的。
