有3种情况手板模型是需要拆件3D打印的

来源:e键打印   发布时间:2018-01-16 11:46:41   浏览次数:154

拆件打印顾名思义就是本来是整体的手板模型,需要拆出来分个打印,最后再组装。有三种情况是需要拆件打印的。


第一种是手板模型太大,3D打印不了


比如打印一个大件的模型,由于体积太大,3D打印机一次性打印不了那么大的模型,这时候就需要分开来打。比如这个模型是一个人体模型的话,就可能会将头部、身体、手臂和腿分开来打印。


不管是3D打印还是CNC机加工在加工的时候都有尺寸限制,这是受到了机器大小的限制,不可能机器才1米,却要加工2米的手板模型,这是加工不了的。

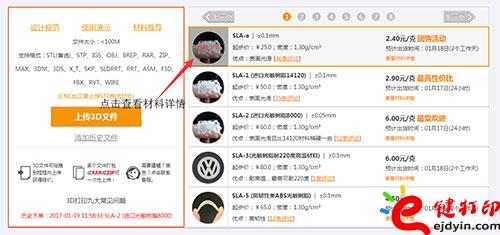

不同3D打印材料单件3D打印模型的最大尺寸也是不同的。每种材料的具体打印尺寸可以去“我要打印”页面,点击具体3D打印材料查看。这里列一下,方便你查看。


3D打印材料 单件最大打印尺寸

SLA-a光敏树脂 600mm*600mm*500mm

SLA-1光敏树脂 600mm*600mm*500mm

SLA-2光敏树脂 600mm*600mm*500mm

SLA-3耐220度高温光敏树脂 600mm*600mm*500mm

SLA-5高韧性类ABS光敏树脂 600mm*600mm*500mm

半透明光敏树脂 450mm*450mm*300mm

全透明光敏树脂 450mm*450mm*300mm

SLS-1尼龙 760mm*580mm*380mm

SLS-2尼龙加玻纤 760mm*580mm*380mm

SLS-3惠普高复用尼龙 380mm*284mm*380mm

工业级PLA 730mm*750mm*900mm

桌面级PLA 100mm*100mm*100mm

桌面级-ABS塑料 280mm*180mm*180mm

德国DLP医用级3D打印机 (沙色牙模) 153mm*96mm*150mm

德国DLP医用级3D打印机 (黑白透明) 153mm*96mm*150mm

全彩打印 508mm*381mm*229mm

软胶3D打印 90mm*90mm*90mm

德国EOS红蜡打印 84mm*52.5mm*230mm

蓝蜡 Projet 3510 298mm*185mm*203mm

FDM-2工程ABS料 406mm*354mm*406mm

FDM-2工程PC料 406mm*354mm*406mm

金属打印铝合金材料 245mm*245mm*280mm

金属打印钴钼钛合金 245mm*245mm*280mm

金属打印不锈钢 245mm*245mm*280mm

柔性PLA 230mm*150mm*150mm

木质PLA 290mm*250mm*300mm

3D打印陶瓷(氧化锆) 300mm*300mm*150mm

CNC 工程abs材料 可加工超2米的大件


以上只统计了大部分常用的3D打印材料,完整信息请点击e键打印“我要打印”页面,点击具体3D打印材料查看。




第二种是结构特殊加工不了或加工了达不到要求

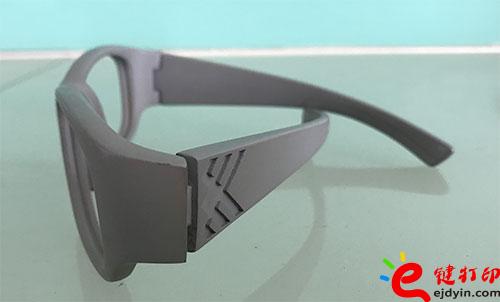

比如一个四四方方的密封箱子,里面是有结构的,需要用到支撑,3D打印可以打印密封的,但是会有支撑,而客户肯定不希望有支撑在,这时候就需要拆件打印,去掉支撑。再比如下图的眼镜,就是镜框和镜腿分开打印的,因为一体打印的话镜框和镜腿接口处是合起来的,不能灵活转动,从而达不到验证这个眼镜手板模型的使用。当然下图的眼镜手板是一体打印的,对,像这种需要灵活转动的装置也是可以通过设计,最终3D打印实现的。这里举例只是做个参考。




又比如3D打印透明的光敏树脂,透明的光敏树脂需要打磨,如果某些部位打磨不到的话会影响透明度,这个时候就可以拆件打印,拆完后打磨,再粘好,选用无影胶粘的话,粘的部位透明度还是挺不错的。


还有就是用CNC机加工不了的部位,有些小的部位是CNC刀锣不到的,需要拆件加工出来。


第三种是拆件加工可能更便宜

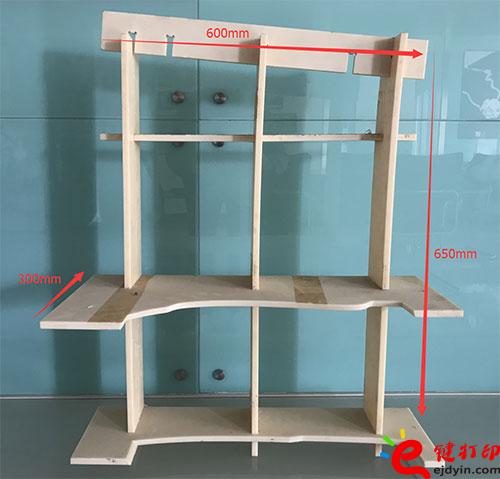

拆件打印有可能更便宜,如下图:




这是一个高650mm,长600,最长侧宽300mm的CNC手板模型。如果整体CNC机加工的话,就得用高650mm,长600,宽300mm的ABS材料,但实际上,这个模型是不需要这么多材料的,拆件加工这个手板模型所需的料可能都不足整体加工的五分之一。材料浪费大,因这个手板模型上下左右都需要加工,CNC加工起来时间也会更长,也更复杂,因此,如果整体加工这块手板模型的话,价格会比拆件加工贵很多。


3D打印倒很少存在在可打印范围内拆件打印更便宜的情况,因为3D打印是增材制造,除了必要的支撑材料之外,剩下的就是用来打印模型的材料,而且3D打印不存在结构复杂的模型加工更贵的情况。


拆件打印后需要将各个部位用胶水进行粘接,拆件再用胶水粘的话是会留下粘的痕迹的,就是一条拼接的痕迹。如果3D打印的手办模型是做外观验证的话,其实没有多大影响,因为手办模型上色之后是看不到那条粘接痕的。如果是做功能验证的话可能会受一点影响,因为受力会一点影响,当然这还得看做什么功能测试了,得看手办模型的结构、用途和选用的材料。


关于3D打印胶水的可以阅读这篇文章:3D打印模型后处理为什么会用胶水,会用到哪些胶水?


关于拆件打印的可以跟客服做好及时沟通,把要求告诉客服,这样3D打印出来的手办模型拿到手才满意,才不影响使用。
