3D打印装配件喷漆的话需要预留多少公差的装配位?

来源:e键打印  发布时间:2018-05-15 11:35:18

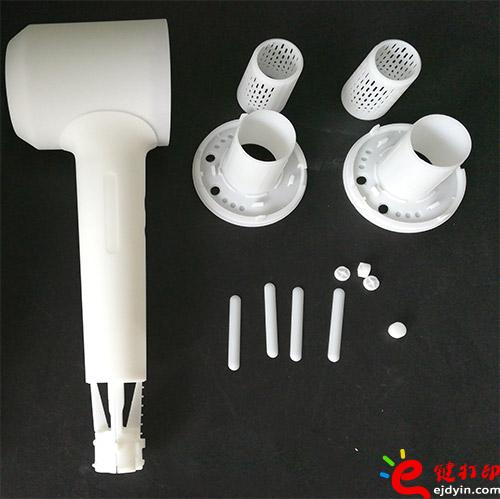

在e键打印的客户中有很多3D打印的模型是需要组装的,比如有客户打印下面这个模型,这个是e键打印做的一个吹风筒手板模型,3D打印了外壳和内部零件,然后组装起来,这就是行内叫的装配件。


3D打印装配件喷漆的话需要预留多少公差的装配位

3D打印装配件


3D打印装配件

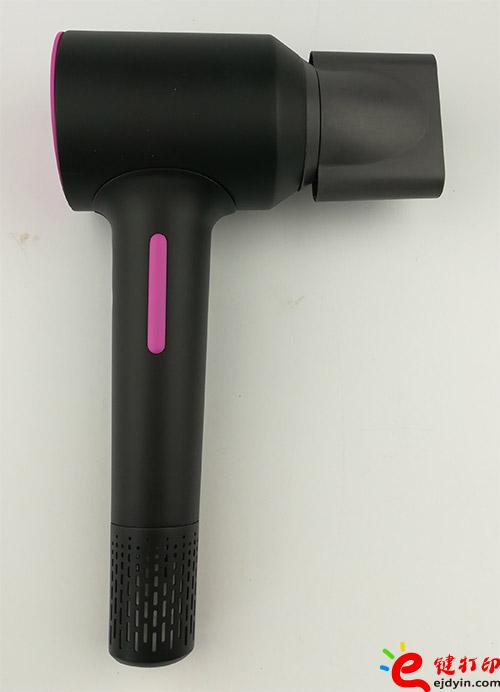

喷漆后组装好的3D打印装配件


有很多刚入行的工业设计师对制作成型没有经验,e键打印遇到好多客户发过来的模型,它的装配位是0对0设计的。这样当然是不行的,即使不喷漆0对0的设计也很难装配上去。那么3D打印装配件喷漆的话需要预留多少公差的装配位呢?


一般是0.1mm、0.2mm,金属的话可以是0.05mm。还得看喷漆喷的有多厚,如果需要喷比较厚的漆,那么预留的公差要稍微大一些,比如喷UV漆。每种漆的厚度不同,模型间的结构也会有一点点影响到预留的公差,所以具体该预留多少不一定,需要具体模型具体分析。手板模型的话一般装配面是不会喷漆的。第一因为装来装去容易掉漆;第二除非是像参展那样要做外观展示的,不然手板也没有必要像市场上卖的商品件那样喷的很好看,因为手板大都是做测试的。


当然像上文说的,喷漆之后装来装去很容易掉漆,有没有解决方案呢?当然是有的,就是预留更多的公差,让模型在喷完漆之后两个面也接触不到。有人就会问了,那接触不到装配件不是卡不紧了。这也好解决,我们生活中经常解决这种装配会掉漆的例子。比如文具盒,看下图。


3D打印装配件喷漆的话需要预留多少公差的装配位


有没有勾起你的童年回忆,一般我们的文具盒用久了都是图片中放大部位那里生锈的,因为它是文具盒的卡扣位置,负责卡紧文具盒,它本身也是有漆的,卡多了漆就掉了,但是因为这样的设计,整个文具盒的装配位其他地方都没有掉漆,只有这个卡扣的位置掉漆了。想想全部掉漆了更好看一些,还是只是单点掉漆好看点呢?算是很好的解决了装配件装配位掉漆的问题。当然这种方式适合某些模型,并不是一种通用的解决方案。事实上手板制作中很多喷漆的模型即时不是装配位也会有一些地方是没有喷到漆的,e键打印也做过说明,详见:喷漆上色的3D打印模型为什么会有“斑点”?


3D打印装配件喷漆的话需要预留多少公差的装配位


有经验的设计师都会在设计的时候都会给装配件预留公差,如果实在不知道该预留多少的话,可以咨询e键打印的客服,我们会给你一些专业的建议,设计前咨询清楚,才不会做出来用不了要重做,省时也省力。

×
