在家闲着无聊,不如打印一辆自行车

来源:e键打印   发布时间:2015-06-04 09:14:08   浏览次数:167

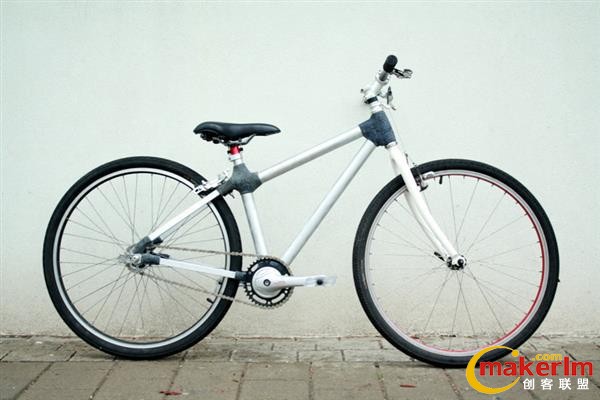

   3D打印自行车已不是新鲜事,但如果你在家购买一个套件就能自己组装呢并且还能自己打印相关部件呢?这还是让很多创客心动的。最近,以色列特拉维夫的几个设计师就开发了一套模块化的自行车套件Jigless Kit,满足了用户在家 组装自行车的愿望。


  Jigless Kit包含PLA材质的3D打印部件外,还含有一套完整的预切光铝管。打印所有套件后,安装将非常简单,只需要用到一个螺丝钉。

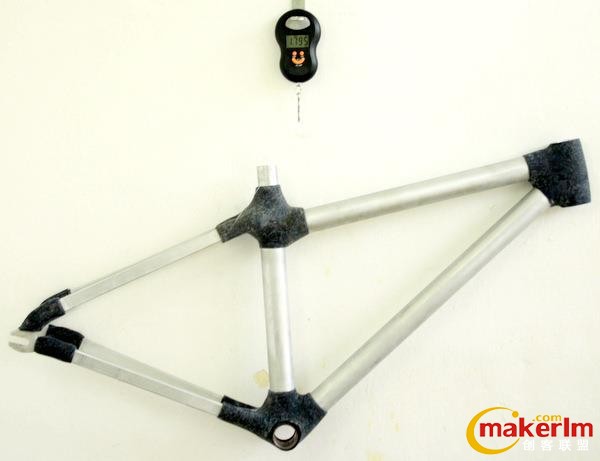

  设计师们开发这个套件时,面临的最大问题是减轻零部件的重量的同时还能确保精度和耐用性。其结果是,整个套件的重量只有1公斤重,包括所有3D打印部件和金属框架。值得一提的是,如此轻的套间,其运输成本也大大降低。




  为了开发这个套件,开发团队耗费很大的精力观察自行车车架的制造和生产过程,还对制造技术、材料、方法进行深入研究,最终确定可以开发出一个既便于骑乘也便于运输的自行车。3D打印构建辅助部件的概念由此诞生。

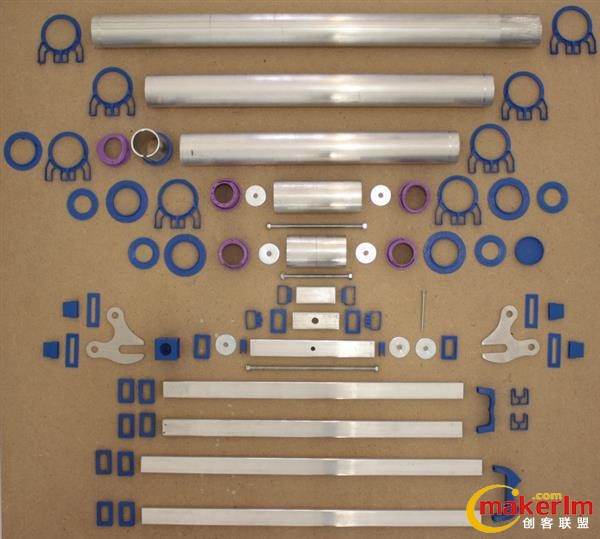

  Jigless Kit套件包括如下管件和连接器:

  3D打印零件

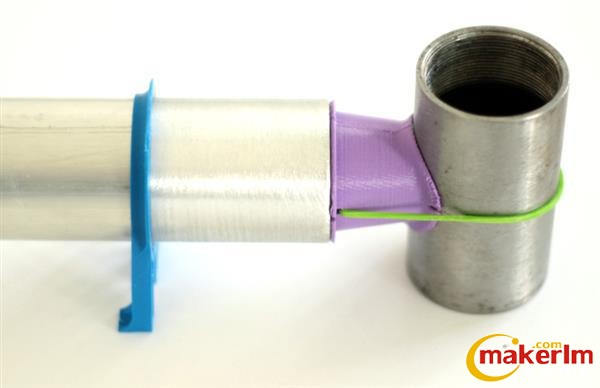

  凸耳芯(管连接件)

  各种微型结构

  金属零件

  全管组和车叉勾爪(由轻质铝材制成)

  一个车架下梁

  一个车架上梁

  一个车架立管

  一个前管(用于放置头盔)

  一个中轴壳(4130 CroMo),68mm宽,英式螺纹

  两个下叉铝合金型材

  两个车架立梁铝合金型材

  激光切割两个卧式铝制车叉勾爪

  一个螺钉4毫米|30毫米


  至于组装步骤,共有四步:

   设置(Setup)——用废牛仔裤制成布条,以供加固时使用;测量,并在管上标记;

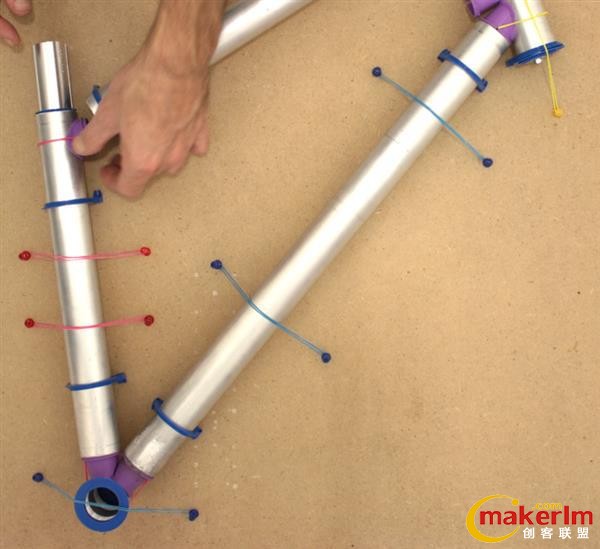

   搭接(Tacking)——将管子通过连接件连在一起

   包裹加固(Wrapping)——用复合材料(环氧树脂+牛仔布条)加强连接件与管子的结合部

   表面处理(Finishing)——-备案,打磨,涂耳

  创客联盟了解, Jigless Kit套件售价为144美元。
