3D打印如何用浮雕方式把照片打印到大白身上?

来源:e键打印   发布时间:2016-05-13 15:33:28   浏览次数:

3D打印如何用浮雕方式把照片打印到大白身上?

3d打印,3d打印模型,3d打印大白,3d打印教程,3d打印机,3d打印服务,3d打印创客

3D打印让很多创客实现了自己创意,把虚拟的想象做成了实物。有一位创客网友就把情侣相片放进大白肚子里打印出来,开灯后情侣照片浮雕一样的贴在大白身上,简直虐狗啊。看他如何一步步把大白等曲面上做浮雕的效果。




第一步,建立基础模型,我用的是3dsmax建大白基础模型,整个模型必须是水密实体,指头和眼睛等细节部位要分开做,建模方法不详讲了。




第二步,模型增加壳厚度,壳的厚度即是打印厚度,要保持在1--2mm,模型面之间不能够有交叉和褶皱。




第三步,内外壳进行分离,将指头和眼睛等细节做到外层壳上,效果比较好,抽壳后的模型很容易褶皱和交叉,要考验基本功了。




第四步,将内外壳体附加到一起,这里注意内层的法向方向,做到这一步模型基本已经好了,能做到这一步也说明3d技术能够灵活运用了,此时的模型还不能够3d打印,切片软件会默认是两个重叠的实体,解决办法就是挖个洞。




第五步,开始浮雕了,尝试过内浮雕和外浮雕,比较下来外浮雕的效果更好一些,这里就讲外浮雕。这里使用的浮雕方法是3dsmax置换,有吧友讲的很详细,我只带过。我只说思路。选中要置换浮雕的面,对选中的面进行细分,刚开始细分级别低一些,不然电脑会被你气死。




第六步 ,处理照片,具体的灰度效果图我这里就不放了,像素高一点,明亮细节丰富。不多说,别的帖子讲的很详细。


第七步,置换模型。






第八步,切片打印,我切片的层厚0.18mm,模型我预留了17*9mm方孔孔,安装led模块。具体遇到问题再互动了,结束。

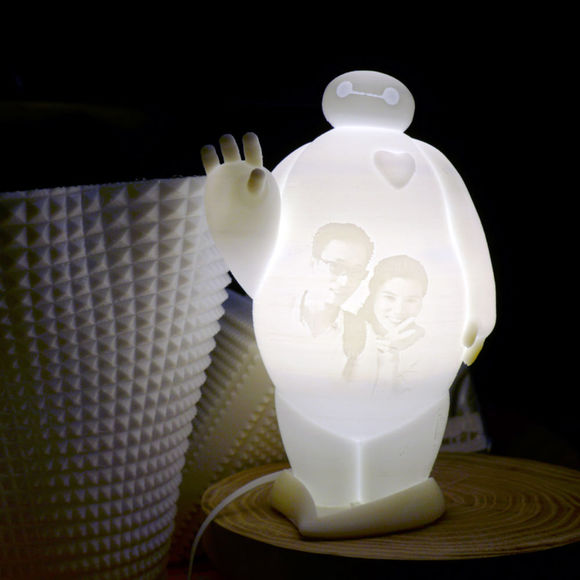

晚上点开灯是不是感觉很有爱啊,估计这位创客家里到处都是他自己打印的,加入自己创意的作品。住在都是自己制作的家居的家里,感觉还是蛮不错的,让人多了一份愉悦感和自豪感。

本文部分内容来源于百度贴吧
