各种3D软件如何导出STL文件(AutoCAD、3DMax、ProE和Rhino等软件)


STL格式是3D打印约定俗成的格式,更常用到的也是这种格式,很多时候你需要3D打印的时候,3D打印厂家也会要求客户提供STL格式的3D立体图文件。所以必要的时候需要用到3D设计软件去进行格式转换,但很多人只会一种3D软件,用其他软件就不知道怎么转了。这里总结一下大家常用的3D软件如何导出STL格式,希望对大家有所帮助。




一、软件:Alibre

        1. 文件-File

        2. 导出-Export

        3. 保存为-Save As > STL

        4. 输入文件名-Enter File Name

        5. 保存-Save


二、软件:Ashlar-Vellum

        1. 文件-导出 File > Export…

        2. 选择STL导出格式-Select STL Export Type

        3. 选择二进制选项并点OK - Set Export Options to Binary > OK

        4. 输入文件名 Enter Filename

        5. 保存 Save


三、软件:AutoCAD

         您的设计必须是三维实物,并且坐标值都为正

        1. 保证目标是正空间(坐标值为正)

        2. 在命令行输入“FACETRES”

        3. 输入1到10之间一个数,1表示低分辨率,10表示高分辨率

        4. 在命令行输入 “STLOUT”

        5. 选择目标模型

        6. 输入"Y"表示输出二进制

        7. 输入文件名-保存


四、软件:Autodesk Inventor

       1. 保存为 Save Copy As

        2. 选STL Select STL

        3. 选项选择高 Choose Options > Set to High

        4. 输入文件名 Enter Filename

        5. 保存 Save


五、软件:CADKey

        1. 从Export(输出)中选择Stereolithography(立体光刻)

        2. 输入文件名

        3. 点OK



六、软件:Catia

        1.选择STL命令

        2. 最大Sag=0.0125 mm

        3. 选择要转化为STL的零件

        4. 点击YES, 选择输出(export)

        5. 输入文件名输出stl文件


七、软件:I-DEAS

       1. 文件 File > 输出 Export > 快速成型文件 Rapid Prototype File > OK

        2. 选择要导出的模型 Select the Part to be Prototyped

        3. 选择成型设备 Select Prototype Device > SLA500.dat > OK

        4. 设置绝对面片精度到0.000395 Set absolute facet deviation to 0.000395

        5. 选择二进制 Select Binary > OK


八、软件:IronCAD

       1. 右键点击要输出的零件Right Click on the part

        2. 零件性质 Part Properties > 生成 Rendering

        3. 设置面片表面光滑到150 Set Facet Surface Smoothing to 150

        4. 文件 File > 输出 Export

        5. 选择STL文件 Choose .STL


九、Mechanical Desktop

     使用AMSTLOUT命令输出STL文件

        1.Angular Tolerance(角度差)-- 设定相邻面片间的最大角度差值,默认15度,减少可以提供STL文件的精度

        2.Aspect Ratio(形状比例)--该参数控制三角面片的高度比。1标志三角面片的高度不超过宽度。默认值为0,忽略。

        3.Surface Tolerance(表面精度)--控制三角面片的边与实际模型的最大误差。设定为0.0000,将忽略该参数。

        4.Vertex Spacing(顶点间距)--控制三角面片边的长度。默认为0.0000,忽略。


十、软件: ProE / ProEngineer

        1. 文件 File > 输出 Export > 模型(或文件)Model (or File > Save a Copy)

        2. 选择STL格式 Set type to STL

        3. 设置弦高(chord height)为0。然后该值会被系统自动设定为可接受的最小值。

        4. 设置角度控制为1

        5. 选择文件名

        6. OK


十一、ProE Wildfire

       1. 文件 File > 保存为 Save a Copy > 模型Model

        2. 选择STL格式 Change type to STL (*.stl)

        3. 设置弦高(chord height)为0。然后该值会被系统自动设定为可接受的最小值。

        4. 设置角度控制为1.5

        5. 选择文件名

        6. OK


十二、Rhino

       1. File > Save As Select File Type > STL

        2. 输入 STL 文件的名称

        3. 保存 Save

        4. 选择 Binary STL Files(二进制STL文件)


十三、SolidDesigner

       1. File > Save

        2. 选择文件类型 File Type > STL

        3. 选择 Data

        4. 点击 OK


十四、ScanIP

       1. File > Export > STL…

        2. 选择导出部分和导出部分的设置

        3. 导出 Export

        4. 输入文件名

        5. 保存 Save


十五、SolidEdge

         1. File > Save As

        2. 将保存文件格式设置为STL

        3. 点击选项Options

        4. 将转换容忍度Conversion Tolerance设置为0.0254mm

        5. 将表面二维角度Surface Plane Angle 设置为 45.00

        6. 保存Save


十六、SolidWorks

       1. 文件 File > 保存为 Save As

        2. 选择STL后缀

        3. 选项 Options > 分辨率 Resolution > 高 Fine > OK

        4. 保存 Save


十七、Think3

        1. File > Save As

        2. 将保存文件类型设置为STL

        3. 保存 Save


十八、Unigraphics

        1. File(文件) > Export(输出) > Rapid Prototyping(快速原型)->设定类型为Binary(二进制)

        2. 设定Triangle Tolerance(三角误差)为0.0025

        3. 设定Adjacency Tolerance(邻接误差)为0.12

        4. 设定Auto Normal Gen(自动法向生成)为On(开启)

        5. 设定Normal Display(法向显示)为Off(关闭)

        6. 设定Triangle Display(三角显示)为On(开启)


十九、 3DMax

        1.选中模型;

        2.文件-导出-格式选择STL

        3.OK

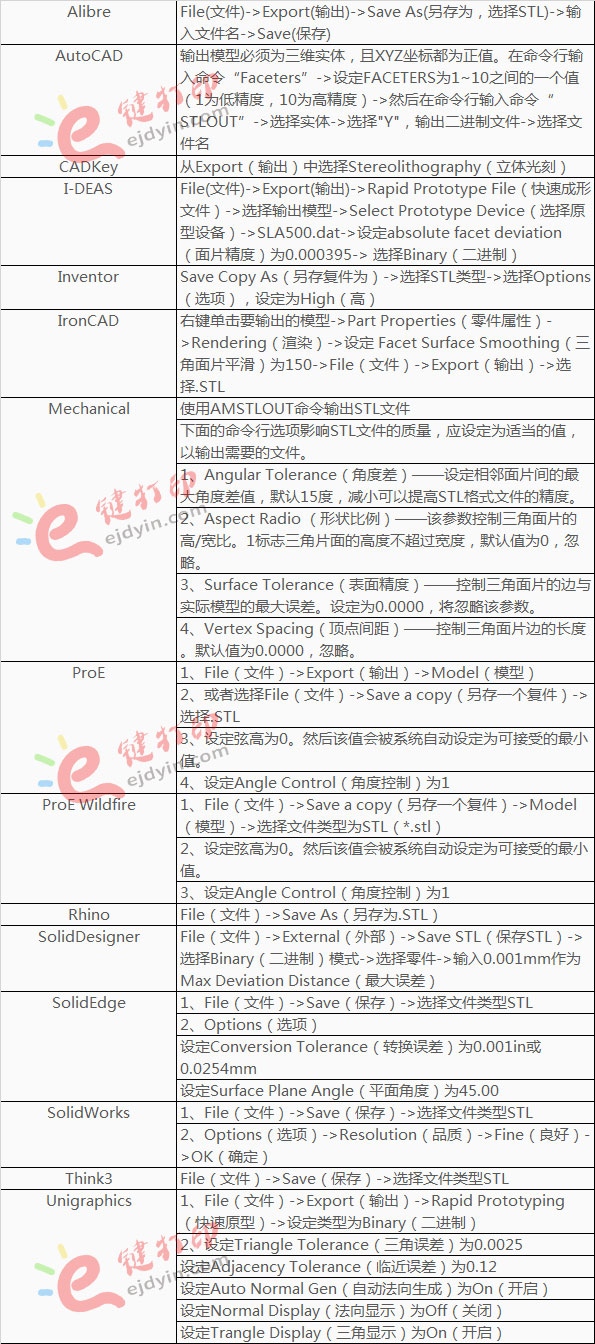

大家也可以把上面这张图存起来,方便需要的时候用到。
