STL要成为过去式?日企公布全新3D打印数据格式

来源:e键打印   发布时间:2016-09-28 10:44:17   浏览次数:186

STL要成为过去式?日企公布全新3D打印数据格式


STL可以说是3D打印中最常用到的格式,它的文件格式非常简单, 应用很广泛,是快速原型系统所应用的标准文件类型。这个格式有点年代了,1988年沿用至今。这个标准化的格式也许在不久的将来会退出历史舞台。




近日,富士施乐株式会社与日本庆应大学藤泽校园(SFC)庆应研究所共同宣布,双方成功研发出世界首个可记录内部结构、颜色、材质和连接强度的多重物体信息的3D打印数据格式FAV*1(FAbricatable Voxel)*2。利用全新数据格式的3D打印机将无需任何繁琐的数据处理,即可顺畅、高效、无误地制造复杂物体。FAV3D打印数据格式的详细信息已在双方官网公布。


随着3D打印技术的快速发展,一些最新的3D打印机已经能够制作内部结构复杂的全彩色或由多种材料构成的物体。但是,由于现有3D打印数据格式的局限性,目前的3D打印数据格式还无法表现物体的全部颜色和材质信息。因此,也无法充分发挥这些3D打印机的全部功能。


为了解决上述问题,富士施乐与庆应大学合作并成功开发出全新3D打印数据格式FAV。新打印数据格式采用能够完全模拟复杂内部结构和属性的体素(Voxel,即3D像素)*3输出、制造3D物体。体素是3D打印数据的基础元素,区别于传统仅能表现基于多边形的物体外表信息的打印数据格式,全新FAV 3D打印数据格式可将模型的颜色及材质的全部内、外部信息逐一写入体素,从而实现极其精细的3D打印。




此前,如需制作彩色或由不同材质构成的复杂结构物体(包括软、硬材质)时,需要用计算机辅助设计(CAD)分别对颜色或材质不同的部位进行单独设计。而CAD建模的3D数据或3D模型的扫描数据都需要再通过3D专用打印软件匹配颜色和材质。此外,一旦数据在处理过程中损坏,还需要进行数据恢复,整个工作流程冗长而繁琐。


庆应大学社会制造实验室代表、环境与信息研究学院教授、3D制造专家田中浩也先生充分发挥其3D软件开发的专长,结合富士施乐独有的可高速处理高品质和高清晰度图像的图像处理技术,开发出全新3D打印数据格式——FAV。FAV 3D打印数据格式是世界首个可表现包含颜色、材质、连接强度等3D物体复杂内部结构的数据格式,可实现持续、无误且包含颜色及材质信息的数据处理的3D打印工作流程。


全新FAV 3D打印数据格式的研发由日本文部科学省牵头,旨在创建一个能让更多人从3D打印中获益的社会。该项目也是庆应大学感性数字制造中心“创新中心项目”的研发成果之一。而富士施乐将继续推进设定FAV的事实标准,与其用户通过3D打印机共同创建全新的制造环境。

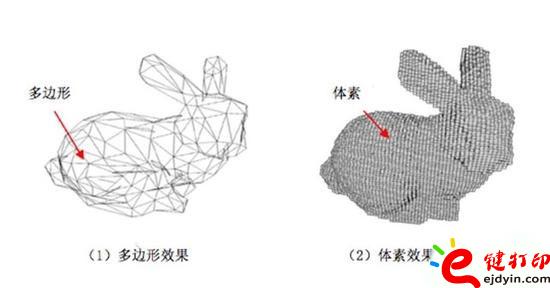

基于多边形和体素的3D模型



三维/3D的体素概念展示



FAV 3D打印数据格式可表现内部结构、颜色和材质的物体内部全部信息


* 1.FAV 3D打印数据格式不仅能表现3D物体的外表信息,还可表现包括内部结构、颜色、材质和连接强度的物体内部的全部复杂信息。

* 2.新体素基础数据格式由富士施乐和庆应大学共同推广。

* 3.体素是3D数据的基础元素。3D打印的体素如同2D平面打印的像素。


正如前文所述,stl文件格式简单,只能描述三维物体的几何信息,不支持颜色材质等信息,而对于日益多样化的打印需求,这种打印格式已经不能承载的更多,所以称为过去式也就是必然。
