3D打印技术的快速兴起,也为有3D打印设计的小伙伴们提供了更为广阔的发展舞台.3D打印设计是一项费脑子,但却极具成就感的行业.但凡事都是表面光鲜,背地里有些麻烦只有做过的人自己才知道.就3D打印设计这一块来说,当模型散架或出现孔洞问题时该怎么办,如何解决呢?本文就是一篇挺好的3D打印软件设计技术建模教程,老手高手请飘过,嘿嘿.


3D打印爱好者在打印STL文件时最常见的问题之一是模型没能按设计的那样打印成功。要么模型散架,要么出现了缝隙和空洞。虽然下载或购买STL和OBJ文件时,用户会被告知要针对打印进行优化调整,但是结果总令人沮丧。


接下来就针对复杂3D模型,介绍一些打印小技巧。为了生动形象地解说清楚,就拿古墓丽影里的劳拉模型来做个例子。完成3D设计后,模型效果如下所示。


从下图可见,模型包括头部、躯干、上肢和下肢。通常情况下,3D打印机无法将所有这些部件连接在一起(仅适于静态模型),模型会散架或出现孔洞和缝隙。


【打造水密模型】

从图形学来分析,劳拉模型由多层外壳组成。然而,我们看不到模型内壳,以及内壳与外壳交接处,例如躯干与衣服处的组成元素。

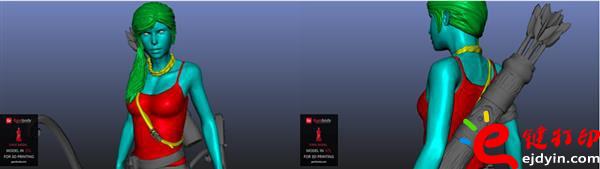

我们采用不同的颜色来区分模型的躯干与衣服。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

据此分析躯干与衣服(即图片上的两种颜色)。


如图所示,这两部分是水密的,没有空洞或缝隙。这种3D模型适于3D打印,而且能成功打印。两个面相交的对象均无一丁点空隙。

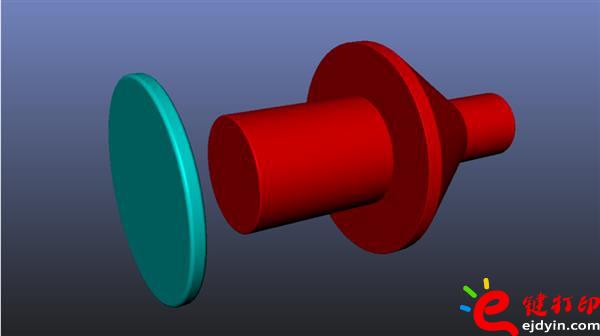

举个例子,以下对象由2个主要元素构成:

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

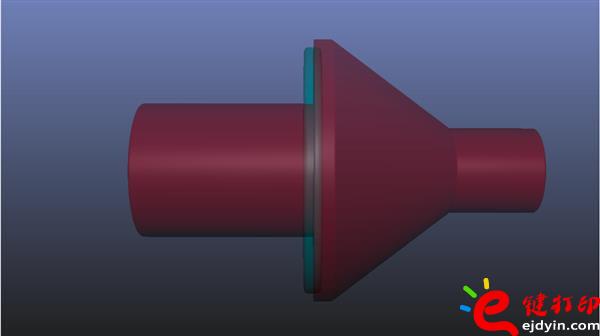

这两个元素相交时,我们裸眼只能看到一部分蓝色,另一部分蓝色藏于红色元素内。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

这就是构建可打印3D模型的正确方法。无需使用“合并”功能。


【为3D打印准备和检查STL文件】

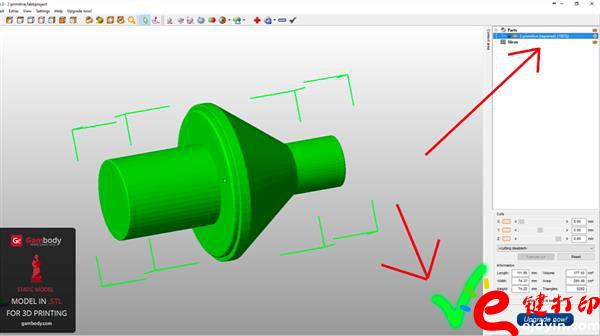

接下来,将上述两元素构成的对象转成STL文件。打开Netfabb(可免费下载到),检查错误。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

如果建模准确,Netfabb会提示“repaired 100%”(100%修复)。这意味着模型通过测试,无错误,我们可以继续操作。

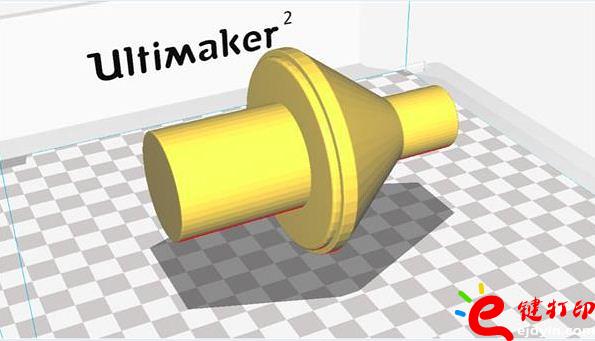

保存修复后的文件,在G-Code生成器中打开(G-Code是3D打印机能读懂的语言,操纵X、Y、Z轴运动)。各个品牌的3D打印机制造商都提供特定的软件。从制造商官网下载对应的软件和操作手册。例如,MBot系列打印机配套的是MPrint软件。示例中使用的是Ultimaker2配套软件CURA 15.06。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

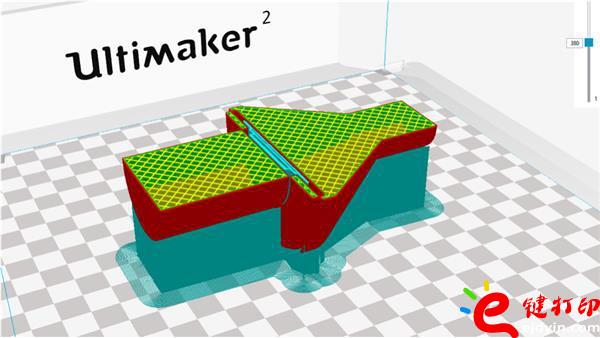

将模型导入软件中。然后,查看模型的分层,可见模型是有多个单部件组合而成。由此可见,与另一元素相交的蓝色元素,将模型分为3个独立对象,彼此间没有连接点。这就是3D模型打印失败的罪魁祸首——模型被打印成了两个不相干的对象,因而散架。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

【至关重要——修正软件配置】

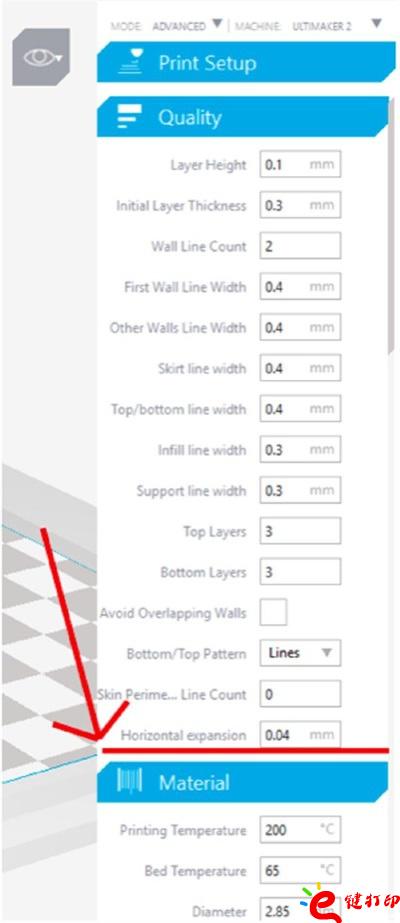

为了解决这类问题,需要在软件中输入正确的配置,方可将其打印成一体。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决


如果输入0.00mm,软件会生成3个独立对象,打印机也会打印成3个部件。如果输入0.04mm,则能生成水密模型,不存在空隙或孔洞(值越大,层越厚,建议稍微厚点)。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

各款软件对此功能的命名不一。


以下是测试结果。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

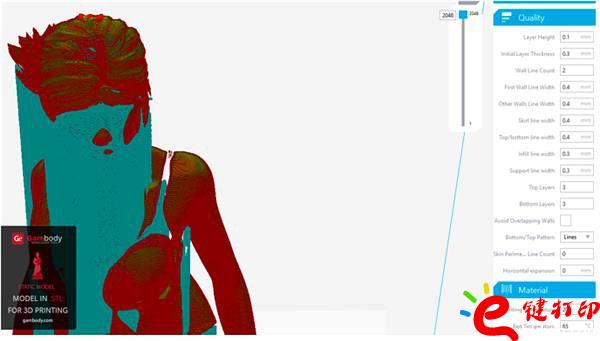

上图中,衣服将上肢与躯干分离。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

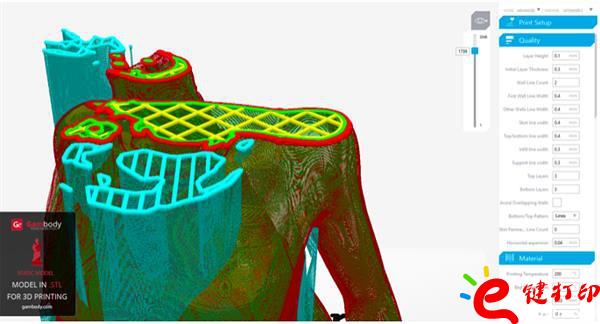

输入设置后,生成了如上图所示的水密模型。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

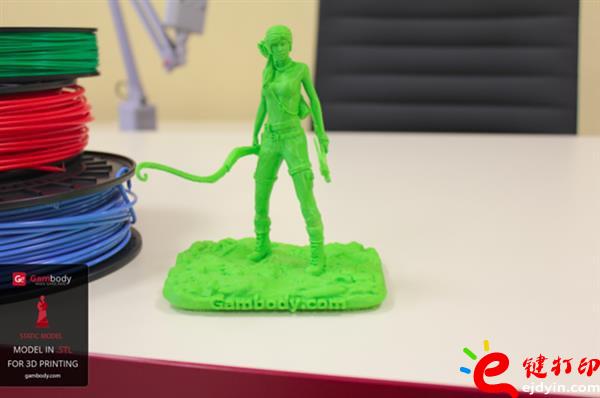

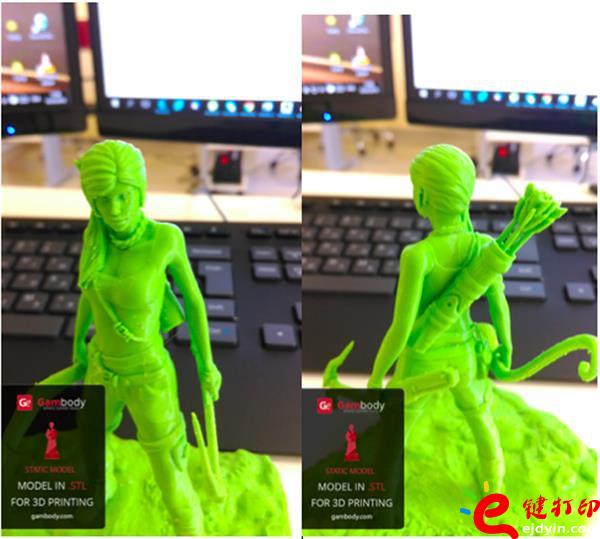

当然,有些软件自带默认设置,可简化操作过程,无需手动输入正确设置。如果没有默认设置,那需要花上几分钟手动配置下,这样做既为了节省打印时间,也为了节省耗材。

3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决3D打印软件设计技术建模教程 模型散架或出现孔洞问题时该怎么办? 如何解决

【小结】

希望e键打印的这篇文章能帮你解决打印STL文件时常见的问题。多花点时间,检查建模是否存在错误、打印软件是否配置正确,即可打印出没有缝隙和孔洞、展示精致细节的模型。
