自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

来源:e键打印   发布时间:2016-11-09 11:32:20   浏览次数:

自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

毛主席常教导我们,自己动手丰衣足食。没错,自己强大才是核心,依靠外力永远是排在第二。本文就带你走进私人定制的世界--对你的鞋垫进行DIY纠正,让你穿起来更舒适,更适合本人的脚。

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

足痛不是病,痛起来要人命。调整鞋子使其适合足弓弧度,可以预防甚至治疗足痛。不过,这类定制矫正鞋垫非常贵,一般高达 500美元。这一切已经成为过去时。如今, Instructables网友Matter921和他的朋友Nate,这两位分别主修物理和生物工程专业的学生,共同创建了一个易于掌握的3D打印定制矫形器教程,哼个小曲儿,脚抖起来。


定制合脚的矫正鞋垫,需要一些简单的耗材。首先要做一个软粘土压印——直接从厨房里找材料即可,如面粉、盐、食用油、塔塔粉、食用色素。还需要一个智能手机、平板电脑或相机,安装免费的3D建模软件(如,123D Catch,Meshmixer,netfabb基础版),当然外加一台3D打印机。

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

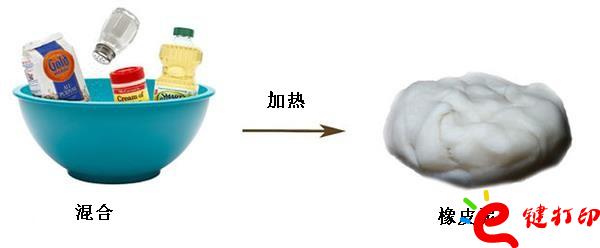

第一步,用软粘土压印制作鞋底模具。压模的粘土可以选用面粉、盐、奶油或塔塔粉替代。在锅里混合这些原料,倒入油和有色水,直至混合物变得均匀。混合后,把锅放在低温中加热,搅拌至形成粘土(约3至5分钟)。关火,移开锅,待粘土冷却,在使用前请务必将其存放于密封容器内。当然,你完全可以无视这一步操作,直接购买粘土或者橡皮泥!

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

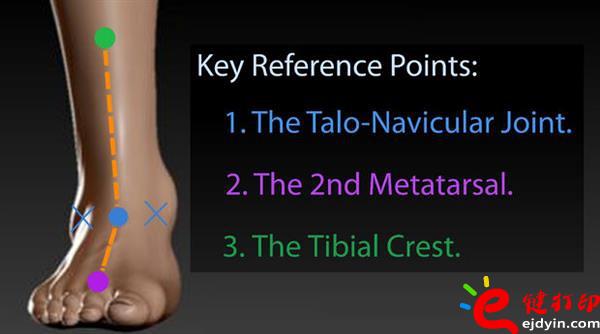

要想搞定恰好的足模并非易事。所幸,Matter921采用了几乎万无一失的方法——ICB。首先,标记足部的“关键参考点”,包括距骨、第二跖骨头、胫骨脊。然后,仔细绘制三个点之间的连线,若点排齐,这条线是直的,说明脚姿势正确。接着,在朋友的帮助下,脚往下踩粘土,让他们帮你把脚后跟踩到底。跟着脚后跟,把小脚趾基关节往下按,一个接着一个,直到大脚趾基关节(第一跖骨)踩到底。然后,从泥土中拔出脚,确保形状正确,换另一只脚。Matter921介绍说,可能需要试验几次才能踩出正确的足印。

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

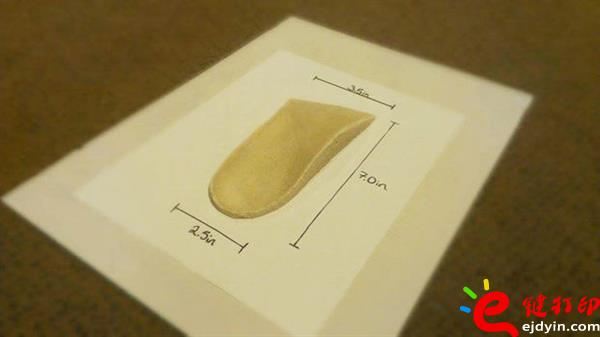

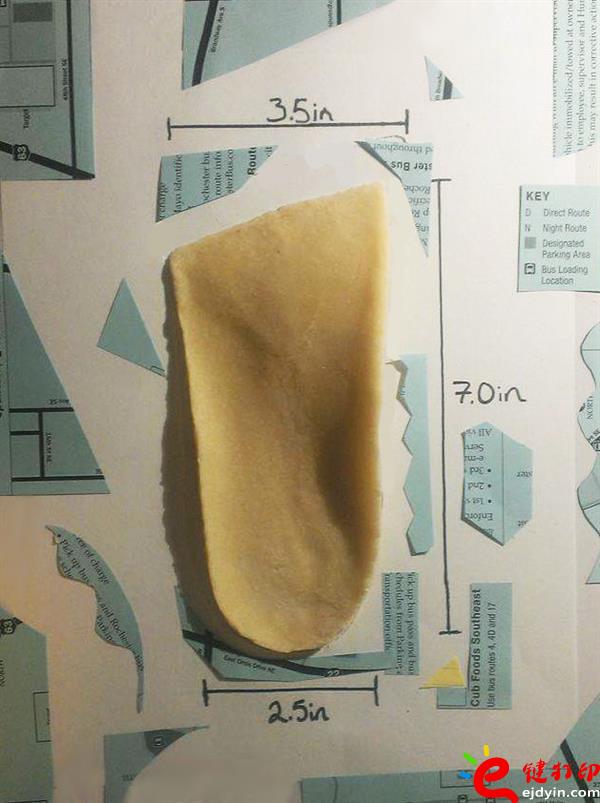

第二步,开始3D建模。为了简化建模过程,可以从模具周围取出多余的粘土,在模具的顶部轻轻放上一只平时穿的鞋子,小心切割。然后,使用123D Catch(在平板电脑或智能手机上安装),对模具进行拍照(软件会引导你调整拍摄角度和方向)。一定要从多角度拍摄大量照片!重构软件能够拼接这些照片,创建出3D模型。

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

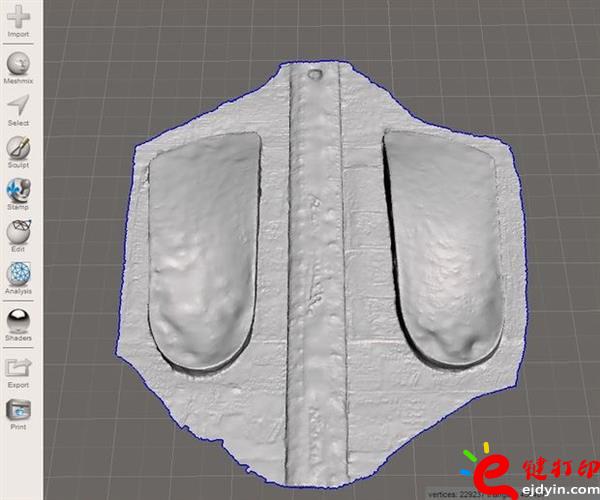

完成3D模型后,把.STL文件导入MeshMixer,调整设置,准备打印。用到的调整工具包括模型定向和缩放。定向时,确保模型(白色)的顶部可见的,并且能沿着基线转动。为了适合脚的尺寸,比例至关重要。要做到这一点,注意查看屏幕上的刻度尺,确保比例恰当。可以先移除超出刻度尺高度的材料。接着,确保z轴与刻度尺高度一致。之后,可以移除数字鞋垫周围所有多余材料。

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

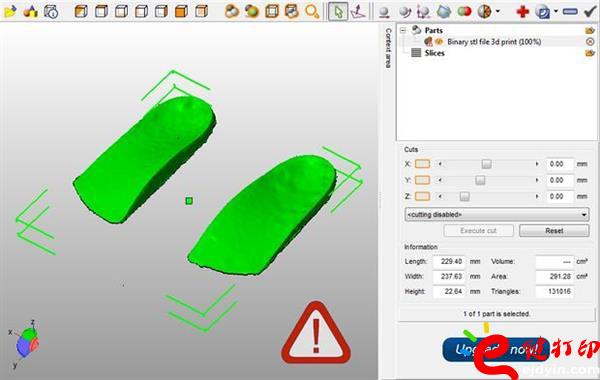

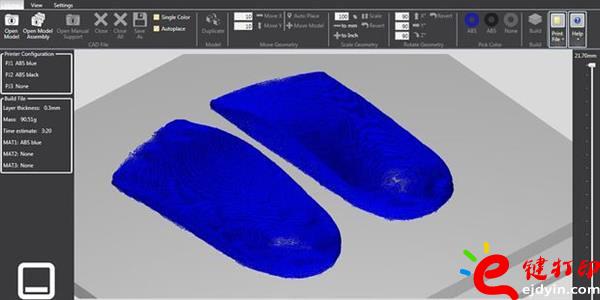

打印前,从 Meshmixer导出二进制的.STL文件,导入netfabb加固并修复模型。再用3D打印机自带的切片软件打开。为了诸位能一次打印成功,Matter921和Nate试验了各种打印设置。他们推荐采用ABS,虽然PLA和其他材料也能打印。打印设置如下:

层高: 300mm

填充间隙: 20mm

外壳: 2

底层数: 2

顶层数: 14

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务 自己动手丰衣足食之DIY3D打印矫正鞋垫 让私人定制随心所欲

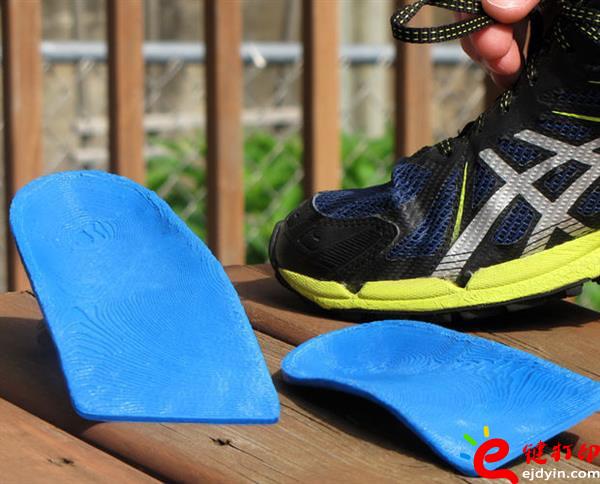

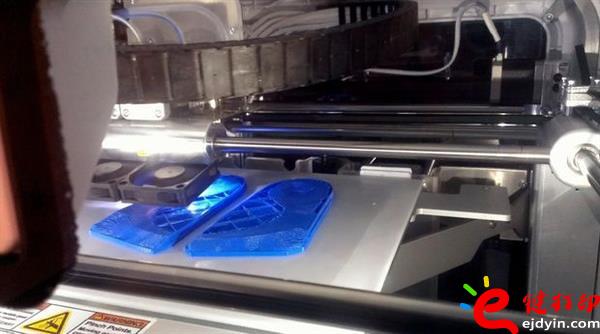

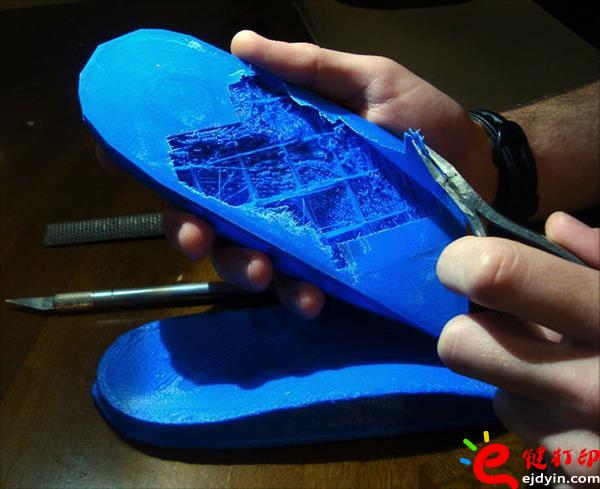

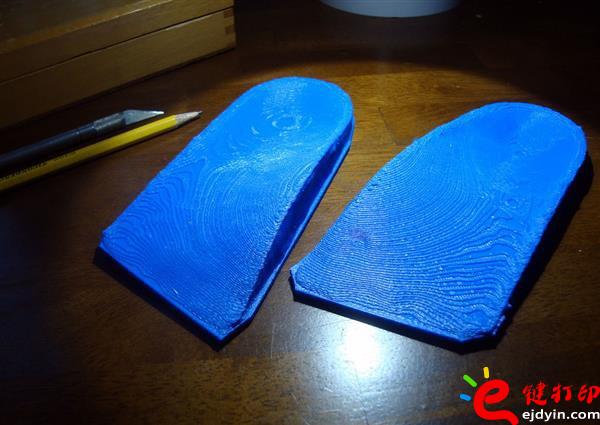

3D打印时间到了!这两位创客说,他们耗时4小时打印了75克细丝耗材。打印完成后,只需几步打磨清理操作即可。从打印设置可见,底层很薄,填充率不高,因此很容易清理多余材料。用钳子可以戳出底层,再去除内部多余材料,直到剩下干净的顶层。必须用钳子或用刀子清理模型两侧。最后,矫正鞋垫的厚度为3毫米,鞋头和鞋跟都能放平了。稍微磨平下,就能穿上你自制的矫正鞋垫。不要太舒服!3d打印鞋垫,3d打印鞋底,3d打印,3d打印鞋,鞋垫,矫形鞋垫,3d打印鞋子,定制鞋垫,3d打印服务
