[3d打印设计建模教程] 复杂的3D打印模型(支撑)是如何制作出来的?

来源:e键打印   发布时间:2016-11-23 10:46:08   浏览次数:

[3d打印设计建模教程] 复杂的3D打印模型支撑是如何制作出来的?

3d打印都是从底部一层一层累积开始打印的,那么3D打印支撑是如何办到的呢?

普通的pla桌面级3d打印都是通过打印支撑让其立起来的,但是缺点是支撑部位粗糙,所以支撑越少越好,所以很多桌面级3d打印都是拆分开或者旋转角度减少支撑或无支撑,如果用光敏树脂或粉末烧结的技术就很好解决了,不需要pla那种支撑,具体你可以看下网上的打印过程视频,还有一种胶体内打印的,也是为了解决支撑。

[3d打印设计建模教程] 复杂的3D打印模型支撑是如何制作出来的?3d打印设计教程,3d打印教程 建模,3d打印教程,3d打印支撑如何设置,3d打印支撑材料,3d打印支撑角度60加不了

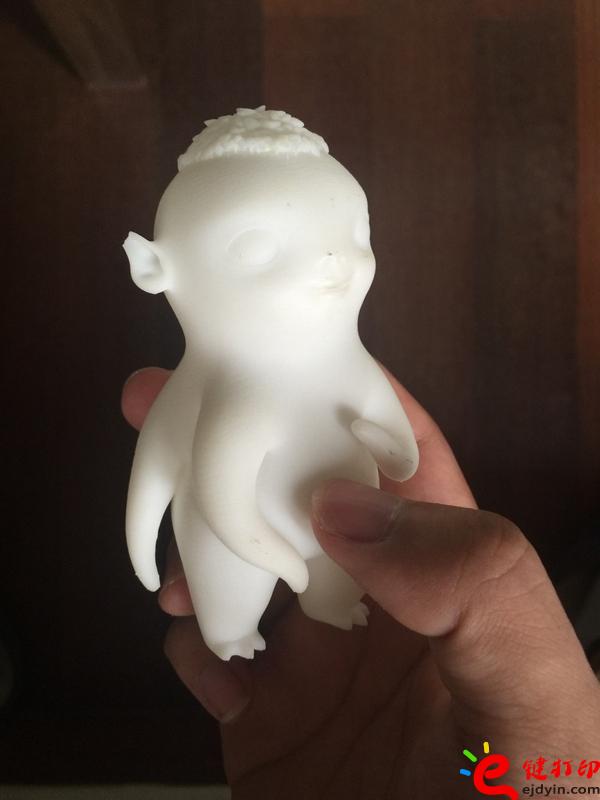

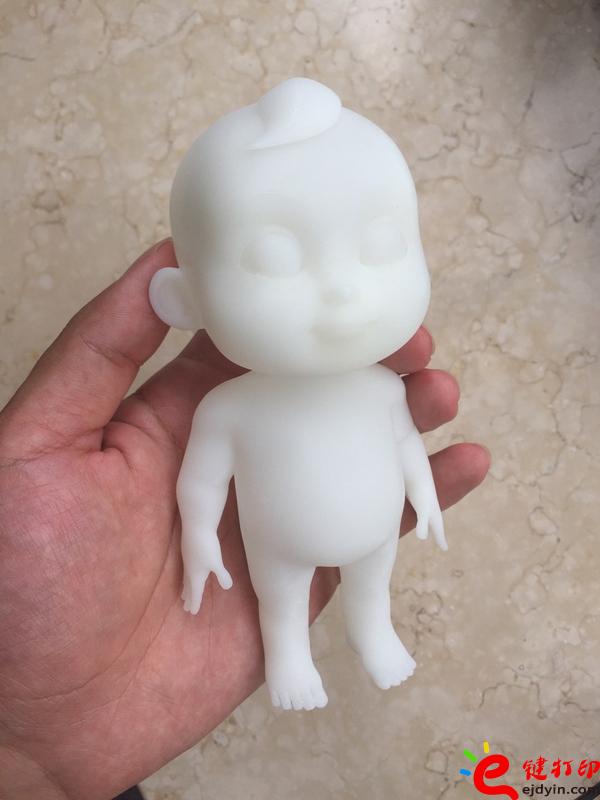

建议用光固化方式打印,材料光敏树脂,相比FDM,表面光滑,细节表现力强,更容易打磨支撑留下的痕迹。适合玩偶手办等文创应用.

[3d打印设计建模教程] 复杂的3D打印模型支撑是如何制作出来的?3d打印设计教程,3d打印教程 建模,3d打印教程,3d打印支撑如何设置,3d打印支撑材料,3d打印支撑角度60加不了

无论是哪种3D打印机,打印时都要克服地心引力才能打印复杂或者悬空的部位。

[3d打印设计建模教程] 复杂的3D打印模型支撑是如何制作出来的?3d打印设计教程,3d打印教程 建模,3d打印教程,3d打印支撑如何设置,3d打印支撑材料,3d打印支撑角度60加不了

通常的打印方法是:

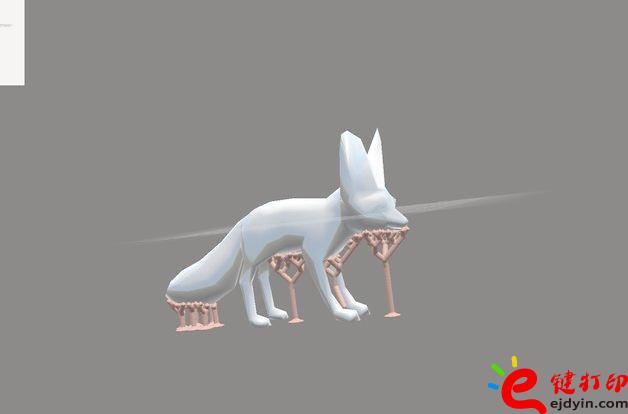

1. 通过打印软件构建支撑

2. 通过改变打印方向,让细节部位朝上,让模型本身支撑起细节部位。

[3d打印设计建模教程] 复杂的3D打印模型支撑是如何制作出来的?3d打印设计教程,3d打印教程 建模,3d打印教程,3d打印支撑如何设置,3d打印支撑材料,3d打印支撑角度60加不了

两种方法各有优缺点:

第一种方法,构建支撑的方法打印通常会导致支撑的接触面比较粗糙,因为支撑结构需要方便移除,不能完全接触需要支撑的表面,在打印时要尽量避免大面积的支撑。如果使用双喷嘴或混合喷嘴打印机,还可以使用可溶解材料做支撑,这样就可以生成完全接触的支撑面,效果就打印出更完美的模型。常见的可溶解材料打印组合有PLA + PVA和ABS + HIPS

[3d打印设计建模教程] 复杂的3D打印模型支撑是如何制作出来的?3d打印设计教程,3d打印教程 建模,3d打印教程,3d打印支撑如何设置,3d打印支撑材料,3d打印支撑角度60加不了

第二种方法就是要看模型的形状特性具体问题具体分析。根据个人经验,应该把需要光滑的的部位尽量放侧面,把悬空较多部位尽量朝上。一般的3D打印机或材料都支持30到60度的倾斜角度,打印机越先进(使用冷却风扇),支持的角度越大。除了根据经验来判断打印角度,也可以使用软件来自动分析,据我知道meshmixer就有角度分析的功能。

[3d打印设计建模教程] 复杂的3D打印模型支撑是如何制作出来的?3d打印设计教程,3d打印教程 建模,3d打印教程,3d打印支撑如何设置,3d打印支撑材料,3d打印支撑角度60加不了

3D打印是一个需要经验、技术、工具配合才能完成的过程,我的经验能解答你的问题。3d打印设计教程,3d打印教程 建模,3d打印教程,3d打印支撑如何设置,3d打印支撑材料,3d打印支撑角度60加不了,3d打印支撑倒,3d打印支撑软件,3d打印支撑失败,3d打印支撑脱落,3d打印支撑的角度多少,3d打印支撑结构存在的问题,3d打印支撑如何去除
