3D打印前怎样加支撑会减少去除时间?

来源:e键打印   发布时间:2017-07-31 15:45:35   浏览次数:

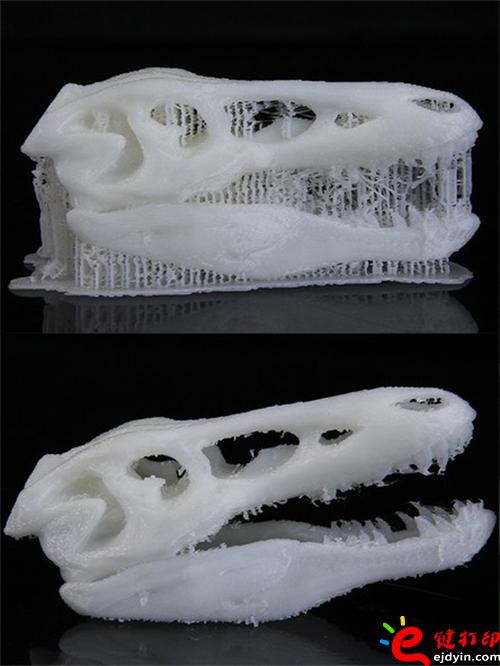

3D打印需要加支撑打印,加了之后就必须要去除,对于复杂的模型会用到很多支撑。去支撑是一件费时费力的事,而且还存在一定风险,比如用力过大,就可能把模型弄坏了。小力了,支撑又去不掉。那3D打印前怎样加支撑会减少去除时间?




首先,我们在做支撑的时候,要注意以下几点,去支撑会给你减少很多麻烦。


1、切片时,3D打印模型的摆放方向



如下图,打印圆柱体,如果竖着放,那完全不用支撑,横着放打印的话,则需要加支撑,而且后处理去支撑也麻烦。




摆放的角度很重要,不需要一体成型的话,可以将模型切成多个部分来打印,后期组装。上图也可以看出,不同的角度,所用到的支撑会不同。


2、切片参数设置


①支撑的结构类型:软件上加支撑的时候,可以对支撑结构类型进行选择,有线形、柱形、树形和网格四种,其中网格、柱形和树形的支持都比较难拆,网格支撑费材料,线形和树形省材料,打印耗时也比较少。如下图。




②支撑与模型的间距:X/Y轴,也就是支撑离模型的距离,默认是0.7,距离设的越大,支撑越容易拆除,不过支撑的效果也越差,反之,越近,效果越好,但却也越难拆除。因此,X/Y轴参数最好不要设的小于0.4。还有Z轴,也就是支撑与模型高度的距离,默认是0.15。同理也是,距离越大,越难拆掉支撑。


③支撑的临界角:即使面与垂直线的角度。模型的某个面与垂直角度大于45°,同时又悬空,那么材料会在凝固前坠落。如下图。




支撑的临界角如果大于设置的角度,底部则需要支撑,所以在设置的时候需要注意。




支撑也涉及到最终的打印价格,有些模型克数不多,但是报价贵,多半就是因为需要加太多的支撑,同时增加了后处理时间。
