3D打印建筑模型设计软件有哪些,3D数据有什么要求?

来源:e键打印  发布时间:2018-02-28 16:59:29

e键打印发过一篇文章,讲的是《3D打印房子离我们有多远?》,大家感兴趣的话可以点击文章阅读。比起3D打印房子,3D打印建筑沙盘模型更为广泛的使用。

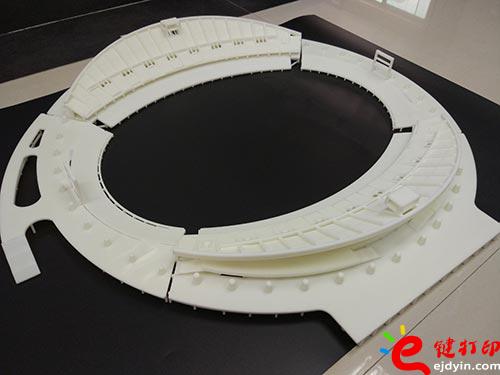

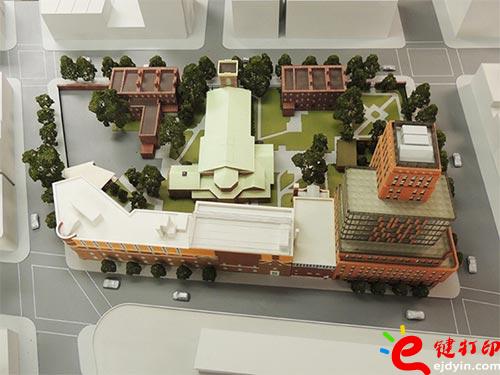

我们知道很多新建筑物开发建设之前会先做一个建筑物的沙盘模型,这个沙盘模型将建筑师的意图转化成按比例缩小的具体实物。而3D打印建筑模型以快速、成本低、环保,同时制作精美,节省大量材料,已经被越来越多的被业内人士所接受。e键打印就接过很多3D打印建筑沙盘模型的订单。比如下面这个3D打印体育馆建筑的沙盘模型。




建筑模型是非常重要的,从而使客户能够对拟议的项目可视化的完整版本。但是,传统建筑模型的制作过程,是非常艰苦的,很耗劳力力的。要准确再现缩小的细节时,特别的困难、特别的耗时并且很昂贵的。其结果是,很多时候会放弃非常重要的小细节,但往往区分特殊设计与客户的决策过程中会造成负面影响。高细节度对用户来说是十分重要的。保留这些细节和丢失这些细节对客户来说是天差地别。



使用3D打印能削减所需的人力和时间,首先用三维设计软件将建筑模型数字化,形成三维图纸。建筑模型3D建模软件主要有三大类:


①常规动画制作软件 Maya,3DMax,犀牛Rhino;

②建筑信息模型( BIM) 类建模软件 Revit,Archi CAD,Bentley;

③基础绘图软件 Auto CAD。还有一款开源3D绘图软件SketchUp也非常适合建筑模型设计。


在三维设计软件中设计好之后,就可以用3D打印机打印出来了。一般选用的3D打印建筑模型材料有以下几种:用于建筑模型材料主要有聚乳酸( PLA) 、ABS树脂、光固化光敏树脂和热塑性塑料( PA 尼龙粉末) 等,使用的 3D 打印技术分别为FDM熔丝制造技术、SLA光固化快速成型技术和SLS选择性激光烧结技术。




3D打印建筑模型3D数据要求:除了首先要能满足3D打印技术密闭实体文件要求外。还要要注意模型的以下调整:



建筑模型在完成建模工作输出打印前,还需要根据3D打印机设备性能和所选打印材料对模型进行细部构件尺寸调整、模型拆分和模型组拼设计,以保证实现最终使用需求。由于不同3D打印成型技术和3D打印材料,有最小壁厚要求和后期清粉或者去除支撑要求,壁厚过小,构件容易在清粉的过程中损坏。



1、外立面模型调整,有时最终要打印的模型超出3d打印机一次成型尺寸,而又要模型体现建筑细节部分,如果模型打印尺寸过小,则很多细部的线条都很难显示出效果,根据后期使用,需要对模型进行拆分。 按照分块打印组拼的方式来实现最终模型打印效果 。在拆分时尽量选择外立面有垂直或 者水平线条的部位,这样后期拼接接缝就不会影响模型整体效果 。打印建筑物外立面模型为减小材料的用量,一般都将外壁打印的厚度较薄,考虑模型拼接 和防止变形,在拼接部位需设计有一定强度的连接 构件,保证模型拼装紧密和整体性。





2、模型细部构件处理,当建筑模型同比缩小几十甚至几百后的微缩模型,一些细节(比如:柱子,窗框,玻璃强,栏杆之类外露细节)会变得很细很薄,那是没法去支撑或者清粉。因此要对模型的一些细节按照最小壁厚尺寸和直径要求进行适当放大调整。才能够满足后期打印和清粉的要求。



3、室内模型调整,室内模型构件尺寸的调整方式与立面模型构 件基本一致,均需满足构件按照比例缩小后计算的 尺寸大于打印机最小壁厚的要求 。 室内墙体尺寸调整时,要兼顾不同墙体之间的比例关系,墙体间 相互比例尽量与真实情况相近。为便于清粉或者清楚支撑,室内模型打印前应将竖向和水平 构件进行拆分,同时设计好后期竖向与水平构件间 的拼接方式,可考虑竖向构件底部设计连接立柱插 入水平构件预留洞的连接方式。如果后期构件还需上色,还应按照颜色区块和上色操作空间进行拆分。


4、删减建筑模型内部结构,在不影响受力、外观和一些要展示的细节,尽量删除无关展示部分(比如家具和一些饰品等等),这样能节省成本,有能提高3D打印的效率。


以上这些是在工业设计3D建筑沙盘模型图纸的时候就需要考虑到的,3D打印出来的样子都是按3D图纸的,打印出来如果不满意,需要修改,则将3D图纸重新修改,再重新打印即可,3D打印图纸在软件内可做任意修改。


3D打印建筑沙盘模型应用广泛,可以用在展会参展、可以申报项目时展示用、可提前给客户看实物建筑模型、可当作小区楼盘模型展示等等。不太了解3D打印建筑模型的话,可随时咨询e键打印的在线客服,她们会为你一一解答。

×
