3d打印与复模是什么关系?

来源:e键打印   发布时间:2018-04-04 15:46:53   浏览次数:1844

这是e键打印出品的『3D打印100问』的第四问,这一期跟大家分享一下3D打印与复模的关系。


什么是复模?

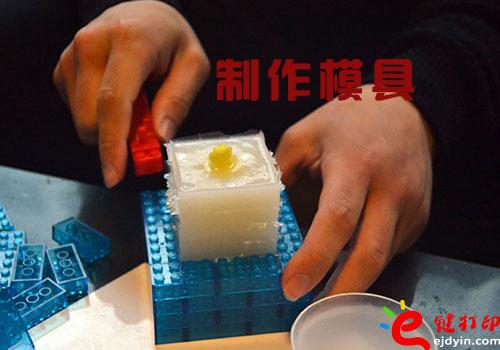

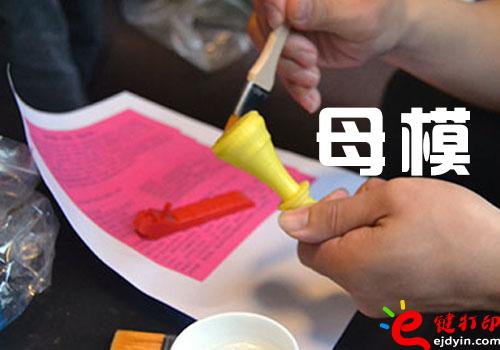

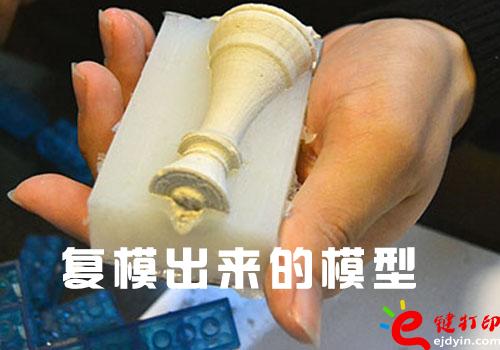

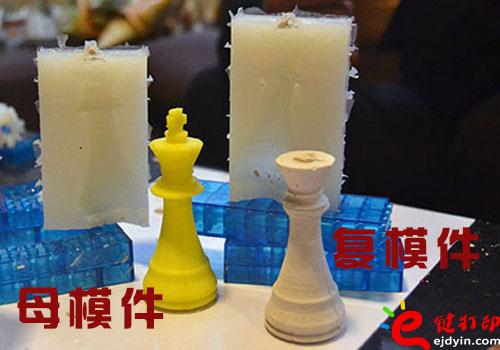

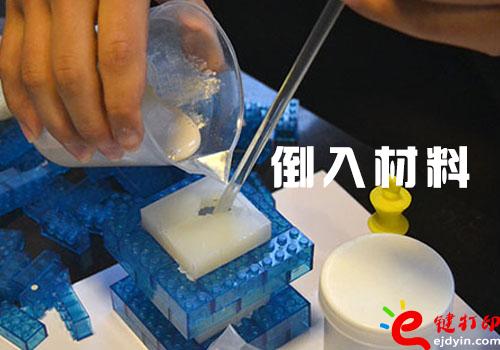

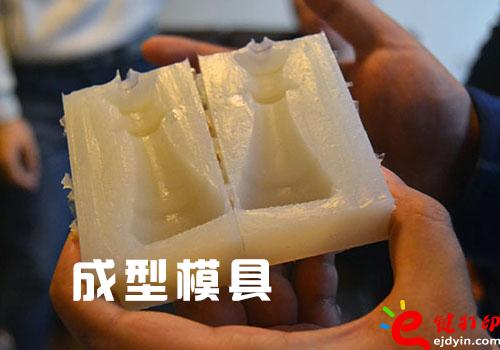

我们常常会被客人问到什么是复模,复模的流程是什么?我们先从字面上来理解复模究竟是什么?从字面上来看,复就是复制的,模是模具的模,那从字面上来理解,就是从一个模具复制出产品的意思。那复模的流程又是什么?他跟3D打印有什么关系?首先是需要用3D打印做一个原型件,即是母模出来,然后通过复模的工艺复制出一套模具,最后通过这个模具复制这个产品。流程如下图:




那么复模这个工艺流程在手板行业里面存在这么多年,它为什么会一直存在,并且跟3D打印发生关系?我想从优劣势两个层面来跟大家分享。


复模的优势是什么?


复模通常是比如说您的产品稍微大一些,比如说60mm×60mm×60mm或者100mm×100mm×100mm或者更大的情况下,那如果您直接用3D打印来打,比如说你要做50件甚至100件的情况下,可能这个费用会比较贵一些,那么用复模来做的话,在成本上可能会稍微便宜点,实惠一些。


那首先复模要解决的问题是,如果没有原型件,也就是上图的母模,复模这个工艺是没有办法完成的,因为复模是要复制一个产品出来,所以必须解决一个源头件的问题,而源头件在我们手板行业里面,通常把它叫原型件。那这个原型件,以前通常是用CNC机加工来做,但是现在因为3D打印的发展势头特别快,所以复模很多时候直接用3D打印做一个原型件出来,然后处理好完了再解决复模的原型件的问题。


那复模能复哪些材料,请特别留意一下下面这段话,复模可以复的材料是以下几种,类似ABS、类似POM、类似PP、类似PA、类似PMMA和软胶。这几款材料是非常常用的,那为什么我会特别提醒一下大家要听下面这句呢,就是类似两个字,它能复出来的ABS、POM、PP、PA、PMMA都是类似的,它和我们真正用塑胶模具生产出来的材料是有差异的,它只是接近的这几种物性表的材料。当然软胶就不存在着类似的问题了。


复模的劣势是什么?


复模出来的模型手板它可以调各种颜色,比如说我要复模一件ABS的红色、黄色、绿色可不可以?可以。可是它复模出来的红色、绿色、黄色和我们的国际偏通号上的颜色是有色差的。如果您对颜色要求是很高的,那么复模出来即便是红色或者黄色或者绿色都是需要后期用手工喷射上去的,因为它复模出来的颜色跟国际偏通号还相差比较远。那在软胶方面,是可以复模出10度15度20度,直接到90度,随便可以选这个软硬度的问题。


复模还有另外一个劣势,就是我们根据以往经验来判断,如果您的产品是在100mm内,那么复模出来的公差通常是在正负0.2mm左右,但是如果您的产品比较偏大,比如大于100mm,比如说200M或者300mm,那么这个公差有可能会去到正负0.5mm的这么一个可能性,因为复模对复模师傅的水平是依赖非常高的,它有可能会出现缩水变形,而且一套复模的模具通常不建议超过十件以上,因为越复模到后面,它的缩水和变形度就越大。


第三个劣势就是,复模因为它的流程存在着原型模具倒出模具这么个过程,所以它的交货时间也会比较久一点。


最后我用一句话来总结一下,如果您的产品每一次打印的件数比较多,并且对精度没有要求的话,可以考虑用这个复模的方法来做,但是如果您的件数每一次打同一款产品件数不多的情况下,而且比较小!并且对精度有要求的话,那我不建议你用复模的方法来做,依然建议你用3D打印。


本期3D打印小知识就分享到这里。e键打印,30秒搞定3D打印任务的网站。
