什么是钣金零件加工工艺?GIF动图为你介绍钣金加工过程

来源:e键打印   发布时间:2018-07-13 17:44:47   浏览次数:



e键打印新上线了钣金零件加工,以后如果需要做钣金零件的话你就可以找e键打印啦。


钣金零件加工在工业制造中是很常见的一种工艺。加工过程就是将金属薄板通过手工或者模具冲压的方式使金属薄板变形,形成设计的形状和尺寸。进一步可通过焊接或机械加工的工艺形成更加复杂的零件。


上面的解释太复杂了,可能很多人看不懂,打个比喻,钣金就像折纸,可以折弯,可以剪刀剪掉多余的,总之就是折成你希望的形状。大意就是如此,实际应用中则要复杂很多,其中钣金加工包括了:折、剪、冲、焊、铆、拼接等工艺。


你可能不知道,原来现实生活中很多都是钣金工艺加工的,比如:汽车外壳、电脑机箱、空调外壳、厨房用具、手机内部压片零件等等。有没有发现这些产品的共同特点就是一块金属板或折或冲即可成型,再经过后期打磨抛光去毛刺等等就可成为市面上的产品。你可以试着去生活中发现一下,其中很多都是通过钣金加工的。

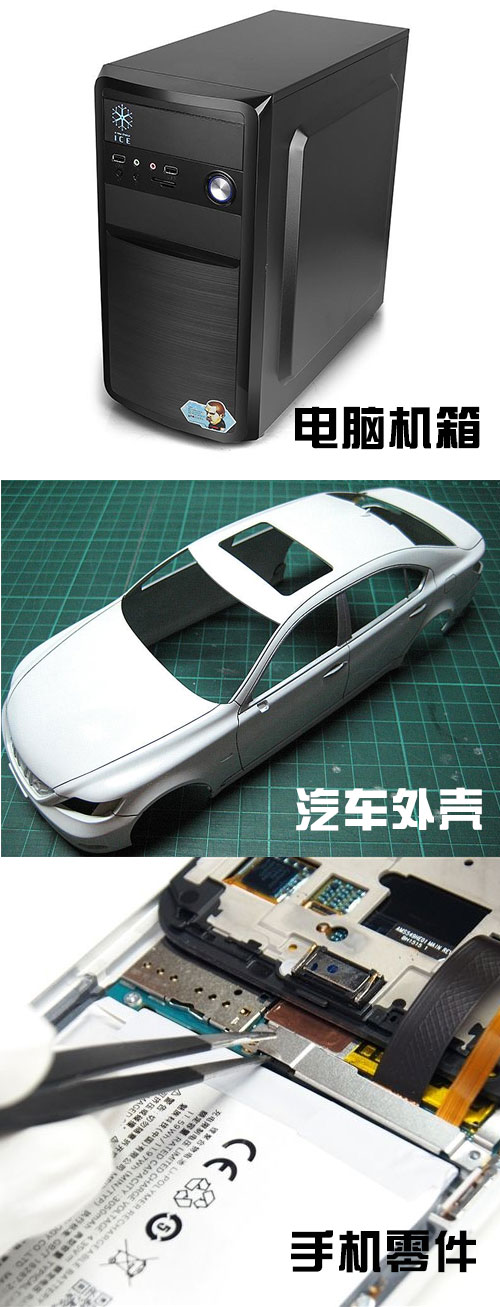

生活中常见的钣金工艺零件


还有一种很常见的冲压铆钉也是用钣金工艺去实现的,比如飞机上各板块会用铆钉去固定,还有锅和锅饼之间也是用铆钉固定的。铆钉固定比焊接固定更安全,更稳定。




光文字说不够形象的展示钣金工艺是如何加工的,下面用几幅动图为你展示说明,这样你不用去工厂参观也大致能了解一些钣金加工工艺了:

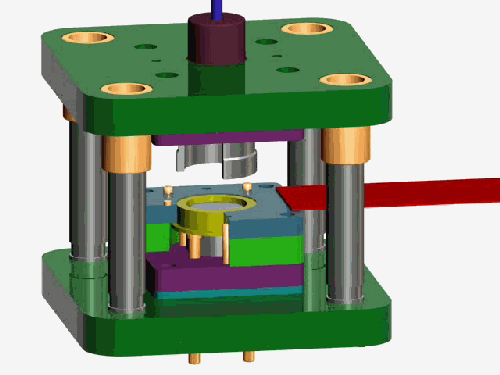

钣金冲压圆形盖子

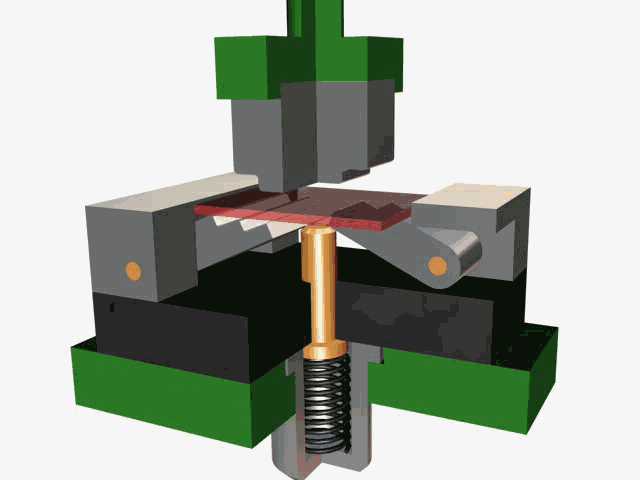

阶梯形零件弯曲成型

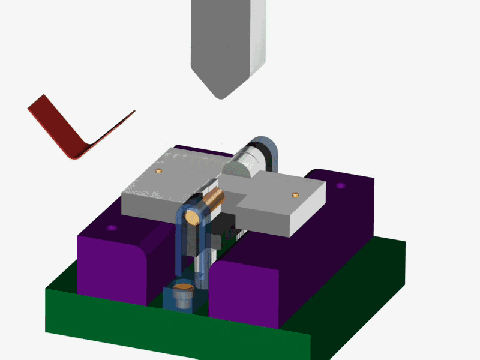

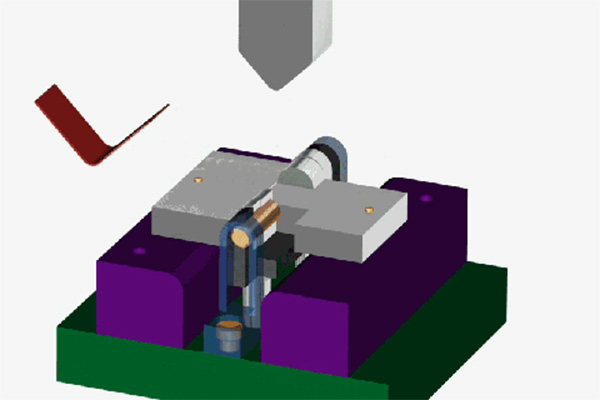

双摆块式零件弯曲成型

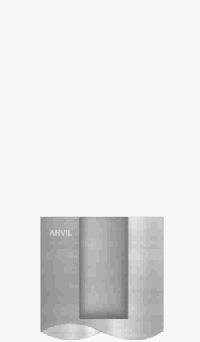

一次折弯成型

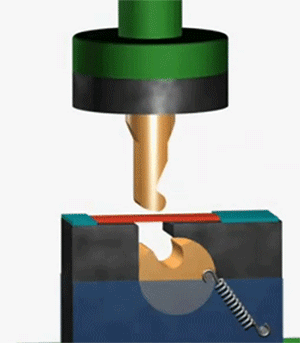

圆形零件压弯成型

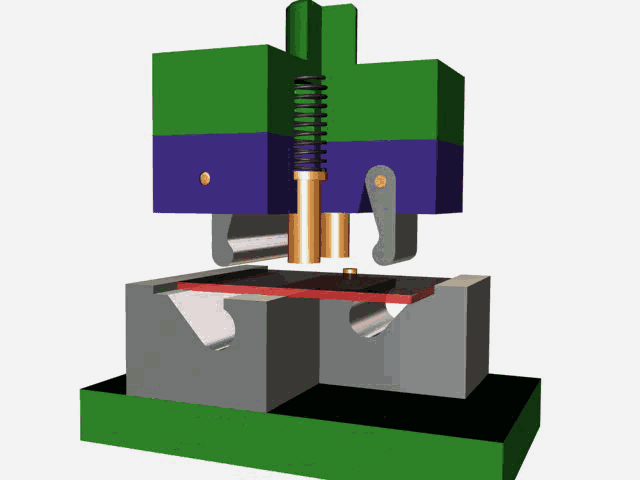

折板形零件弯曲成型



钣金激光切割成型-也可以冲压切割



连续模简易拉伸成型-1次冲完可能会压断



压铆


动图只是展示了钣金工艺其中一小部分。钣金工艺一般不加工精度要求高的零件,比如量具。精度要求教高的话还是需要用到CNC车铣精密加工。

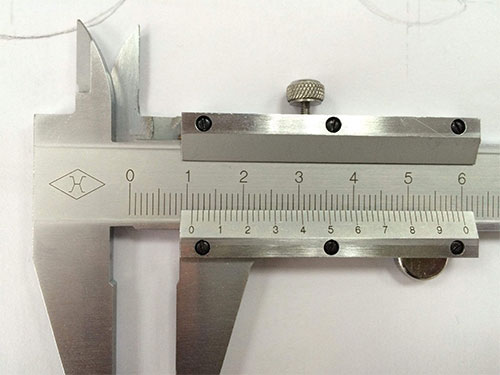

游标卡尺


虽说e键打印已经上线了钣金零件加工,但目前还不能像3D打印那样实现自动报价,但我们的工程师们在努力的开发中。




如果需要报价钣金加工的话,可以联系e键打印的在线客服,也可以直接在人工报价页提交报价信息。
