数控铣床的常见CNC刀具有哪些?都是什么材料做的?

来源:e键打印   发布时间:2020-05-20 15:09:49   浏览次数:

数控铣床是最为常用的CNC电脑锣机加工设备,那么,数控铣床的CNC常用刀具都有哪些呢?这些刀具都是什么材料做的?今天我们就来CNC加工厂e键打印了解一下。


关于CNC刀具种类,常用的数控铣刀具按形状可分为平底刀、圆鼻刀和球刀3种。


1、平底刀——平底刀也叫平刀或端铣刀,周围有主切削刃,底部为副切削刃。可以用于开粗及清角、精加工侧平面及水平面。


常用的有ED20、ED19.05(3/4 英寸) 、ED16、ED15.875( 5/8 英寸) 、ED12、ED10、ED8、ED6、ED4、ED3、ED2、ED1.5、ED1、ED0.8及 ED0.5等。E是End Mill的第一个字母,D表示切削刃直径。一般情况下,开粗时尽量选较大直径的刀,装刀时尽可能短,以保证有足够的刚度,避免弹刀。在选择小刀时,要结合被加工区域,确定最短的刀锋长及直身部分长,选择本公司现有的最合适的刀。如果侧面带斜度叫斜度刀,可以精加工斜面。


2、圆鼻刀——圆鼻刀也叫平底R刀,可用于开粗、平面光刀和曲面外形光刀。


一般角半径为R0.1~ R8。一般有整体式和镶刀粒式的刀把刀。镶刀粒的圆鼻刀也叫“飞刀”,主要用于大面积的开粗及水平面光刀。常用的有ED30R5、ED25R5、ED16R0.8、ED12R0.8及ED12R0.4等。飞刀开粗加工尽量选大刀,加工较深区域时,装刀长度先装短加工较浅区域,再装长加工较深区域,以提高效率且不过切。


3、球刀——球刀也叫R刀,主要用于曲面中光刀及光刀。


常用的球刀有BD16R8、BD12R6、BD10R5、BD8R4、BD6R3、BD5R2.5(常用于加工流道) 、BD4R2、BD3R1.5、BD2R1、BD1.5R0.75及BD1R0.5。B是Ball Mill 的第一个字母。一般情况下,要通过测量被加工图形的内圆半径来确定精加工所用的刀具,尽量选大刀光刀、小刀补刀加工。

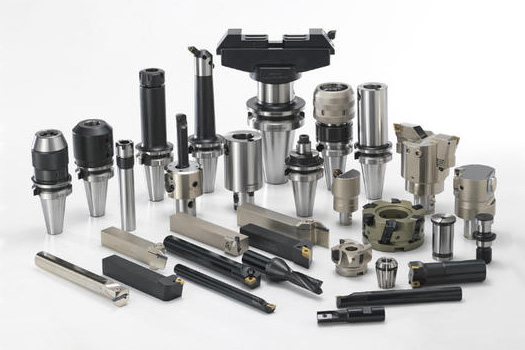

数控铣床的常见CNC刀具


了解了CNC刀具种类,我们再了解一下刀具材料。在金属切削加工中,刀具材料也就是切削部分,要承受很大的切削力和冲击,并受到工件及切屑的剧烈摩擦,产生很高的切削温度。其切削性能必须满足以下6个方面。


1、足够高的硬度: HRC62以上,至少要高于被加工材料的硬度。


2、足够高的耐磨性:通常情况下,材料越硬、组织中碳物越多、颗粒越细、分布越均匀,其耐磨性就越高。


3、足够的强度与韧性。


4、足够高的耐热性。


5、良好的导热性。


6、良好的工艺性和经济性。


为了满足以上6大要求,现在的数控刀具一般由以下材料制成:


1、高速钢,如WMoAl系列。


2、硬质合金,如 YG3等。


3、新型硬质合金,如 YG6A。


4、涂层刀具,如TiC 、TiN、Al 2O3 。


5、陶瓷刀具。在高温下仍能承受较高的切削速度。


6、超硬刀具材料。
